Čo je to hydrotryskanie vs. pieskovanie?

Úvod do prípravy povrchu: Prechod od abrazív k vysokotlakovej vode

Príprava povrchu je základným kameňom priemyselných náterov, náterov a čistiacich operácií. Po celé desaťročia bolo pieskovanie – s použitím stlačeného vzduchu na poháňanie abrazívneho média proti povrchu – predvolenou metódou na odstraňovanie hrdze, starých náterov, vodného kameňa a nečistôt. Avšak zvyšujúce sa environmentálne predpisy, obavy o zdravie v súvislosti s prachom z oxidu kremičitého a potreba efektívnejších procesov viedli k silnému posunu smerom k tryskaniu vodou. Táto technika, známa aj ako tryskanie vodou alebo mokré abrazívne otryskávanie, využíva vysokotlakovú vodu – často generovanú špeciálnym Hydro vodné tryskacie čerpadlo — na dosiahnutie podobných alebo vynikajúcich výsledkov čistenia bez mnohých nevýhod tradičných suchých brusív.

Pochopenie rozdielov medzi tryskaním vodou a pieskovaním nie je len akademické. Pre manažérov zariadení, dodávateľov a tímy priemyselnej údržby môže výber nesprávnej metódy viesť k oneskoreniu projektu, narušeniu bezpečnosti, poškodeniu substrátu a zvýšeným nákladom. Tento článok prináša hlboké technické porovnanie týchto dvoch technológií so zameraním na praktické výsledky: profil povrchu, tvorba prachu, objem odpadu, bezpečnosť operátora a materiálová kompatibilita. Na konci budete mať systematický rámec pre výber vhodnej metódy tryskania pre daný substrát a problém kontaminácie.

Definícia hydrotryskania: Čistá voda ako rezné a čistiace médium

Hydrotryskanie, tiež nazývané ultravysokotlakové otryskávanie vodou (UHP water jetting), sa spolieha výlučne na vodu stlačenú medzi 10 000 psi a 40 000 psi (690 až 2 800 barov). Voda je tlačená cez špecializovanú trysku rýchlosťou presahujúcou 2 500 stôp za sekundu. Pri týchto tlakoch funguje prúd vody ako dynamický zdroj energie, ktorý láme, zdvíha a odplavuje povrchové nečistoty. Pri čistom hydrotryskaní sa do prúdu neprimiešava žiadny ďalší abrazívny piesok, granát, troska alebo drvené sklo.

Skutočným ťahúňom za efektívnym hydrotryskaním je Hydro vodné tryskacie čerpadlo . Tieto čerpadlá sú skonštruované s tvrdenými piestami, keramickými alebo karbidovými ventilovými sedlami a presnými tesneniami, aby vydržali nepretržitú prevádzku pri extrémnych tlakoch. Na rozdiel od štandardných tlakových čističov (ktoré zvyčajne pracujú pod 5 000 psi), priemyselné čerpadlá na otryskávanie vodou dodávajú objemový prietok od 5 do 50 galónov za minútu, pričom kombinujú vysoký tlak s dostatočným objemom na odstránenie hrubých povlakov a korózie. Kinetická energia vody robí prácu; keď prúd narazí na povrch, náhle spomalenie vytvorí mikrotrhliny medzi povlakom a substrátom, čo spôsobí odlepenie a spláchnutie povlaku.

Bežné aplikácie pre tryskanie vodou zahŕňajú:

• Odstraňovanie morského porastu a náterov proti znečisteniu z trupov lodí
• Čistenie rúr výmenníka tepla, hlavíc kotlov a zväzkov kondenzátorov
• Príprava povrchu betónu pred aplikáciou epoxidových alebo uretánových náterov
• Selektívne odstraňovanie gumy a náterov z priemyselných nádrží a potrubí
• Hydrodemolácia poškodeného betónu bez poškodenia výstužnej ocele

Zásadnou výhodou hydro-tryskania je nastaviteľný tlak. Znížením tlaku na 10 000 – 15 000 psi môžu operátori jemne zmyť biologický rast alebo uvoľnenú farbu. Zvýšením na 30 000 – 40 000 psi môže to isté čerpadlo prerezať epoxidové nátery s hrúbkou 1 palec alebo odstrániť okoviny z ocele. Táto flexibilita robí a Hydro vodné tryskacie čerpadlo viacúčelové aktívum, zatiaľ čo pieskovacie zariadenie zvyčajne vyžaduje zmenu brusiva a nastavenia prietoku pre rôzne substráty.

Vysvetlenie pieskovania: Abrazívne médiá pod pneumatickým tlakom

Pieskovanie (tiež označované ako abrazívne otryskávanie) využíva stlačený vzduch – zvyčajne pri 80 až 150 psi – na poháňanie častíc proti cieľovému povrchu. Zatiaľ čo kremičitý piesok bol historicky bežný, jeho použitie je teraz veľmi obmedzené kvôli rizikám silikózy. Medzi moderné alternatívy patrí uhoľná troska, granát, oxid hlinitý, oceľová drť, drvené sklo a dokonca aj škrupiny vlašských orechov. Brúsne médium naráža na povrch s dostatočnou kinetickou energiou na odštiepenie, ryhovanie a odstránenie nežiaducich vrstiev.

Existujú dve hlavné konfigurácie: sacie-fúkacie systémy (kde vzduch sifóny abrazíva z násypky) a tlakovo-výbuchové systémy (kde je abrazivo držané v tlakovej nádrži pre vyššiu rýchlosť). Systémy tlakového otryskávania sú vo všeobecnosti agresívnejšie a efektívnejšie pre silnú hrdzu a hrubé nátery, ale tiež vytvárajú podstatne viac prachu a vyžadujú väčšiu ochranu operátora.

Typické aplikácie pieskovania zahŕňajú:

• Odstraňovanie ťažkých, viacvrstvových náterových systémov z oceľových mostov a skladovacích nádrží
• Vytvorenie zdrsneného profilu povrchu (zvyčajne 2–5 mils) pre nátery s vysokým trením
• Čistenie liatinových a kovaných kovových dielov v zlievarniach
• Čistenie náhrobných kameňov a pamätníkov (jemnejšími médiami, ako je jedlá sóda)
• Odstraňovanie leteckých komponentov s nízkou tvorbou tepla v porovnaní s chemickým odstraňovaním

Napriek svojej prevalencii má pieskovanie prirodzené obmedzenia: abrazívne médiá sú v mnohých aplikáciách na jedno použitie (spotrebné náklady 50 – 300 USD za tonu), ochranné konštrukcie (plachty, vysávače, stany) sú potrebné na zabránenie kontaminácii životného prostredia a oblaky prachu znižujú viditeľnosť na mieste a bezpečnosť pracovníkov. Okrem toho na mäkších podkladoch (hliník, sklolaminát, tenký plech) môže pieskovanie spôsobiť skrútenie, jamkovanie alebo rozmerové zmeny.

Priame porovnanie: Tryskanie vodou vs. pieskovanie v kľúčových ukazovateľoch výkonu

Na prijatie informovaného technického rozhodnutia je nevyhnutné porovnať tieto dve metódy v rámci kvantifikovateľných metrík. Nižšie uvedená tabuľka sumarizuje kritické rozdiely na základe štúdie operácií priemyselnej údržby (zdroj: Journal of Protective Coatings & Linings, 2022).

Ako naznačujú údaje, otryskávanie vodou dramaticky znižuje náklady na spotrebný materiál a eliminuje nebezpečenstvá oxidu kremičitého vo vzduchu. Pieskovanie však môže vytvoriť agresívnejší vzor povrchovej kotvy, ktorý môže byť preferovaný pre hrubovrstvové nátery (napr. 20-mil epoxidový alebo polyuretánový). Výber nie je univerzálny, ale závisí od náterového systému, metalurgie podkladu a environmentálnych obmedzení na stavenisku.

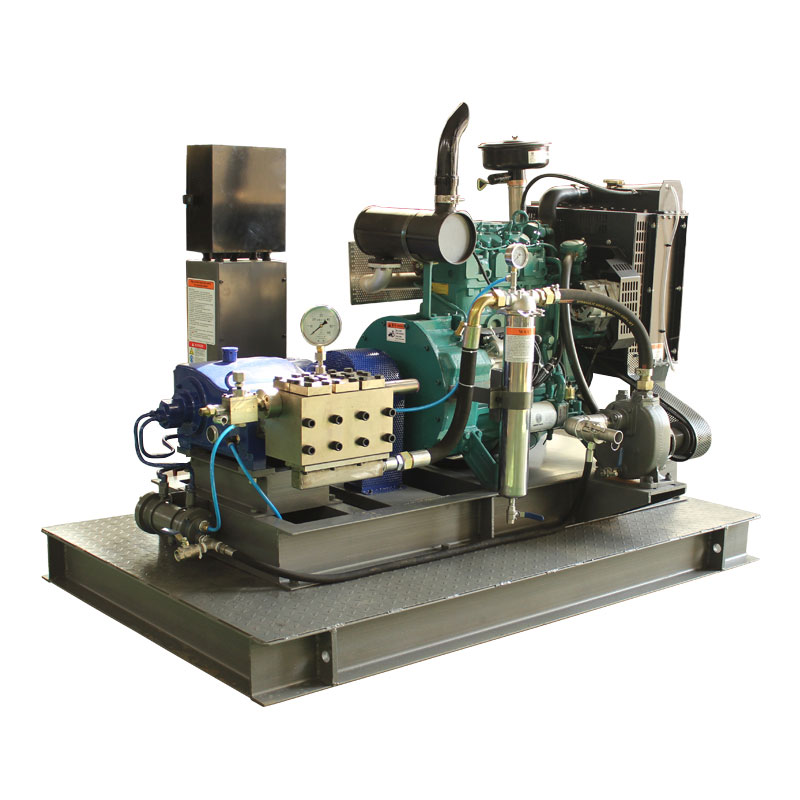

Základné komponenty systému vodného tryskacieho čerpadla

Dosiahnutie konzistentného, priemyselného vodného tryskania vyžaduje viac ako štandardný tlakový čistič. Venovaný Hydro vodné tryskacie čerpadlo balík obsahuje niekoľko navrhnutých podsystémov, z ktorých každý je kritický pre bezpečnosť a výkon. Pochopenie týchto komponentov pomáha operátorom diagnostikovať problémy a optimalizovať účinnosť čistenia.

1. Koniec výkonu (hnacie ústrojenstvo a kľuková skriňa)

Výkonová časť premieňa rotačnú energiu z elektrického motora alebo dieselového motora na vratný lineárny pohyb. Obsahuje kľukový hriadeľ, ojnice a krížové hlavy. Pre nepretržité priemyselné použitie (8–12 hodinové zmeny) sú povinné kované oceľové kľuky a kuželíkové ložiská. Výkonová časť je izolovaná od tekutiny, čo znamená, že akýkoľvek únik vody by nemal kontaminovať olej v kľukovej skrini. Monitorovanie teploty a tlaku oleja je nevyhnutné; zvýšenie o 15°F nad základnú čiaru znamená nadmerné opotrebovanie alebo nedostatočné mazanie.

2. Kvapalinový koniec (ventily, piesty a tesnenia)

Tekutinový koniec stláča privádzanú vodu. Vysokokvalitné čerpadlá používajú duplexné, triplexné alebo päťnásobné usporiadanie piestu. Konfigurácia triplex (tri piest) je najbežnejšia pre mobilné a pevné priemyselné odstreľovanie vodou. Plunžry sú zvyčajne vyrobené z keramiky (oxid hlinitý alebo oxid zirkoničitý) pre odolnosť proti opotrebovaniu a tvrdosť 80–85 Rockwell A. Sacie a výtlačné ventily sú často z karbidu volfrámu alebo stelitu, aby odolali erózii mikroskopickými úlomkami. Tesnenia (tesnenia v tvare V alebo misky v tvare U) sú najčastejšie vymieňaným predmetom opotrebovania; pri bežnej prevádzke s čistou vodou (filtrácia do 5–10 mikrónov) je životnosť tesnenia v priemere 500–1 000 hodín otryskania.

3. Systémy regulácie tlaku a bezpečnosti

Priemyselné vodné tryskacie čerpadlá obsahujú vypúšťacie ventily, tlakové poistné ventily (PRV) a prietržné kotúče. Vypúšťací ventil recirkuluje vodu do vstupu, keď je spúšť pištole zatvorená, čím sa bráni pretlaku čerpadla. PRV je nastavený o 10–15 % nad maximálny pracovný tlak na ochranu pred pretlakovými udalosťami. Prietržné kotúče poskytujú konečné uvoľnenie tlaku bezpečné pri poruche; sú na jedno použitie a spúšťajú sa, ak PRV zlyhá. Akákoľvek operácia odstreľovania vodou nad 20 000 psi by mala zahŕňať aj diaľkovo ovládané núdzové zastavenie a obtokovú hadicu s kompenzáciou tlaku.

4. Technológia trysiek

Trysky ovplyvňujú silu nárazu, vzor čistenia a účinnosť. Bežné typy zahŕňajú:

• Trysky s priamym otvorom: Vytvorte sústredený, vysokoúčinný prúd na rezanie alebo bodové čistenie.
• Otočné nulové trysky: Použite rotačnú hlavu s viacerými pevnými tryskami na pokrytie širšej oblasti (napr. čistenie veľkých plochých oceľových dosiek).
• Trysky ventilátora: Vytvorte vejárový vzor 15°–60°, ktorý je užitočný skôr na umývanie a oplachovanie než na agresívne odizolovanie.
• Venturiho (sifónové) trysky: Nasajte malé množstvo abrazíva za čerpadlom (mokré abrazívne otryskanie).

Operátori musia prispôsobiť veľkosť otvoru trysky prietoku a tlaku čerpadla. Použitie poddimenzovanej trysky zvyšuje spätný tlak, znižuje prietok a môže poškodiť tesnenia. Príliš veľká tryska znižuje tlak a účinnosť čistenia. Opotrebenie dýzy sa meria každú hodinu; 10% zväčšenie priemeru otvoru znižuje tlak približne o 20% pri konštantnom prietoku.

Prevádzková bezpečnosť a súlad s predpismi

Bezpečnostné požiadavky sa výrazne líšia medzi tryskaním vodou a pieskovaním kvôli primárnym rizikám: vysokotlakové vstrekovanie vody vs. vdychovanie vzduchom prenášaných častíc a odrazové abrazíva.

Protokoly o bezpečnosti pri výbuchoch vodou

Najväčšie riziko pri výbuchu vodou je poranenie vstreknutím tekutiny . Vodné trysky nad 15 000 psi môžu preniknúť do ľudskej pokožky aj zo vzdialenosti 6 palcov a vstrekovať baktérie, nečistoty a vodu do podkožného tkaniva. Takéto zranenia vyžadujú urgentný chirurgický zákrok a často vedú k amputácii alebo trvalej strate funkcie. Zmierňujúce opatrenia zahŕňajú:

• Obojručné pištole s automatickým vypnutím pri poklese tlaku.
• Celotelové obleky z balistického nylonu dimenzované na 40 000 psi (ANSI Z87.1 na ochranu očí).
• Systém diaľkového vypúšťania tlaku, ktorý dokáže vypustiť tlak za menej ako 1 sekundu.
• Štít trysky alebo chránič nôh, aby sa zabránilo náhodnému kontaktu.

Elektrická bezpečnosť je rovnako kritická pri použití vodných čerpadiel poháňaných elektromotorom. Všetky zariadenia musia byť uzemnené a chránené GFCI. Vodný postrek môže premostiť vodivé cesty; operátori by pri manipulácii s pištoľou nikdy nemali stáť v bazénovej vode.

Normy bezpečnosti a kvality ovzdušia pri pieskovaní

Regulačné agentúry (OSHA v USA, HSE vo Veľkej Británii) ukladajú prísne limity na dýchateľný kryštalický kremík. Prípustný expozičný limit (PEL) pre oxid kremičitý je 50 µg/m³ ako 8-hodinový časovo vážený priemer. Pieskovanie bez uzavretia typicky prekračuje tento limit o faktor 100 alebo viac. Požadované kontroly zahŕňajú:

• Vybudovaný kontajnment (výbuchy, vákuové regeneračné systémy alebo veľké plachty).
• Respirátory s prívodom vzduchu (respirátory na abrazívne tryskanie typu CE) s pretlakom.
• Denné monitorovanie vzduchu pri použití abrazív s obsahom oxidu kremičitého.
• Lekársky dohľad nad pracovníkmi vystavenými nad akčnú hladinu (25 µg/m³).

Okrem toho pieskovanie vytvára vysoké hladiny hluku (110–120 dBA na tryske), čo si vyžaduje dvojitú ochranu sluchu (zátkové chrániče sluchu). Otryskávanie vodou, aj keď je stále hlučné (95–105 dBA v dôsledku turbulencie vody), je vo všeobecnosti tichšie a chýba mu hluk z abrazívneho nárazu.

Úvahy o vplyve na životné prostredie a odpadovom hospodárstve

Environmentálne predpisy čoraz viac diktujú výber metódy tryskania. Dve kľúčové dimenzie sú emisie do ovzdušia a likvidácia tuhého odpadu.

Emisie do ovzdušia: Pieskovanie uvoľňuje častice (PM10 a PM2,5) obsahujúce ťažké kovy zo starých náterov (olovo, chróm, zinok) plus samotné brusivo. Mnohé jurisdikcie vyžadujú povolenia na fugitívny prach a monitorovanie prachu v reálnom čase, ak k odstrelu dochádza vonku. Hydrotryskanie eliminuje prchavý prach, pretože voda zapuzdruje a usadzuje častice. V niektorých chránených zónach Európskej únie Natura 2000 v blízkosti vodných útvarov je v skutočnosti hydrotrhanie jedinou povolenou metódou prípravy povrchu.

Objem a klasifikácia odpadu: Pieskovanie produkuje 1 až 5 kubických yardov pevného odpadu na 1 000 štvorcových stôp vyčistenej ocele, v závislosti od hrúbky povlaku a typu abrazíva. Tento odpad musí byť pred zneškodnením testovaný na nebezpečné vlastnosti (toxicita, žieravosť, reaktivita). Ak odstránený povlak obsahuje olovo, celá zmes sa stáva nebezpečným odpadom, pričom náklady na likvidáciu presahujú 200 USD za tonu. Hydrotryskanie vytvára vodnatú kašu, ktorú možno filtrovať na mieste, pričom sa oddeľuje čistá voda (ktorá môže byť recyklovaná alebo vypúšťaná so súhlasom) od menšieho objemu pevných zvyškov (< 0,5 kubických metrov na 1 000 štvorcových stôp). Nižší objem odpadu priamo znižuje prepravu, poplatky za skládkovanie a vystavenie zodpovednosti.

Rastúci trend je hydrotryskanie s uzavretým okruhom , kde a Hydro vodné tryskacie čerpadlo je spárovaný s vákuovou regeneračnou jednotkou a systémom filtrácie vody. Toto nastavenie zachytí 98 % vody a nečistôt na dýze a ponecháva povrch dostatočne suchý na okamžité potiahnutie. Systémy s uzavretou slučkou eliminujú odtok vody a eliminujú potrebu environmentálnych záchytných stanov.

Údaje o produktivite v reálnom svete: Čas a náklady na štvorcový meter

Ak chcete poskytnúť použiteľný prehľad, zvážte typický projekt: odstránenie 250-mikrónovej (10 mil) epoxidovej farby z 5 000 štvorcových stôp plechu z uhlíkovej ocele na vonkajšom koľajisku. Nižšie uvedená tabuľka porovnáva dva scenáre: 40 000 psi systém vodného tryskania (prietok 8 gpm) verzus 120 psi tlakový pieskovací systém s použitím granátového abrazíva (350 cfm vzduchový kompresor). Náklady sú približné pre stredne nákladný priemyselný región USA.

Výhoda produktivity vodného tryskania vyplýva zo skrátených prestojov pri dopĺňaní médií, bez hospodárenia s prachom (nastavenie/roztrhnutie stanu) a nižšieho nakladania s odpadom. Pieskovanie sa však stáva nákladovo efektívnejším pre malé plochy (pod 500 štvorcových stôp), kde je mobilizácia vysokotlakového čerpadla neefektívna, alebo pre povrchy vyžadujúce hlboký vzor kotvenia pre extrémne hrubé nátery (nad 30 mil).

Ako si vybrať medzi tryskaním vodou a pieskovaním: Rozhodovacia matica

Založte svoj výber na nasledujúcich charakteristikách projektu. Ak viaceré kritériá poukazujú na rôzne metódy, uprednostnite bezpečnosť a integritu substrátu.

• Hydrotryskanie zvoľte, keď: Substrát je mäkký (hliník, meď, sklolaminát, plast), emisie prachu sú zakázané, je možné obmedziť odtok vody, vyžaduje sa recyklácia alebo operátori majú obmedzenú ochranu dýchacích ciest. Hydroizoláciu zvoľte aj vtedy, keď je náter hrubý, ale drobivý (epoxid, polymočovina, morský antivegetačný prostriedok) – voda môže podrezať náter rýchlejšie ako abrazívny.
• Pieskovanie zvoľte, keď: Podklad je hrubá oceľ alebo betón vyžadujúci hlboký, hranatý profil (NACE č. 3 / SSPC-SP 5 biely kov), sú prítomné ťažké okuje, voda nie je k dispozícii alebo teploty pod bodom mrazu bránia otryskaniu vodou, alebo je náter tenký (<5 mils) a tvrdý (vypálený email, práškový náter).
• Zvážte hybridné mokré abrazívne tryskanie: Toto kombinuje a Hydro vodné tryskacie čerpadlo (na tlakovanie vody) s abrazívnym vstrekovacím systémom na tryske. Potláča prach a zároveň zvyšuje rezný účinok. Užitočné na odstraňovanie silnej hrdze s menším zapustením povrchu ako suché pieskovanie.

Pre väčšinu dodávateľov priemyselnej údržby, ktorí obsluhujú viaceré miesta (rafinérie, mosty, čistiarne vody), investujú do vysokotlakového Hydro vodné tryskacie čerpadlo poskytuje väčšiu všestrannosť, súlad s modernými environmentálnymi predpismi a nižšie dlhodobé prevádzkové náklady. Pieskovacia jednotka však zostáva relevantná pre špecializované aplikácie, kde je problémom poškodenie elektrického zariadenia alebo citlivých strojov vodou.

Často kladené otázky (FAQ)

Q1: Môže vodné tryskanie odstrániť hrdzu rovnako efektívne ako pieskovanie?

Áno, pri tlaku nad 20 000 psi môžu prúdy čistej vody odstrániť silnú hrdzu (okoviny a jamkovú koróziu). Výsledný povrch bude čistý, ale môže postrádať uhlový vzor kotvy, ktorý poskytuje pieskovanie. Pre konštrukčnú oceľ, ktorá dostane vysokonanášacie nátery, mnohé špecifikácie akceptujú povrch otryskaný vodou s profilom povrchu 1,5 – 2,5 mil za predpokladu, že sa pred náterom nevytvorí blesková hrdza. V praxi sa odporúča pridať inhibítor korózie do vodného alebo bleskového stabilizátora hrdze.

Otázka 2: Je údržba vodného čerpadla na otryskanie vody drahšia ako údržba kompresora na pieskovanie?

Počiatočné investičné náklady na priemyselné čerpadlo na otryskanie vodou (40 000 psi) sú zvyčajne 2–3x vyššie ako pri porovnateľnom nastavení kompresora na pieskovanie. Náklady na údržbu sú však počas päťročného obdobia nižšie, pretože nie sú potrebné žiadne diely na prepravu abrazívneho média (hadice, dávkovacie ventily, zberače prachu), ktoré by bolo potrebné vymeniť. Hlavnými položkami opotrebovania v hydročerpadle sú tesnenia, plunžery a ventily; kompletná prestavba kvapalinového konca stojí približne 1 500 – 3 000 USD každých 1 000 prevádzkových hodín, zatiaľ čo zostava pieskovacej trysky a hadice sa môže opotrebovať každých 200 až 400 hodín.

Otázka 3: Potrebujem špeciálne školenie na obsluhu zariadenia na tryskanie vodou?

áno. Operátori hydro trhacích prác musia absolvovať akreditované školenie (napr. WaterJet Technology Association – WJTA) týkajúce sa vysokotlakovej bezpečnosti, manipulácie s tryskami, sekvencií spúšťania/vypínania čerpadla a núdzových postupov. Nevyškolená obsluha riskuje ťažké poranenia vstrekovaním alebo pretlakom čerpadla. Pieskovanie tiež vyžaduje školenie, ale riziká sú rôzne: ochrana dýchacích ciest a manipulácia s abrazívnymi médiami. Vždy si overte, či váš poskytovateľ ponúka certifikované školenia.

Q4: Môžem použiť vodné otryskávanie vo vnútri alebo v blízkosti elektrických panelov?

Áno, ale iba so správnym uzavretím a vodotesnými krytmi elektrických komponentov. Hydrotryskanie vytvára jemnú hmlu, ktorá sa môže pohybovať 30 až 50 stôp od trysky. Na vnútorné použitie mnoho dodávateľov používa vákuové vodné otryskávanie (tiež nazývané „bezprašné otryskávanie“), ktoré zachytí 95 % vody v mieste dopadu. V prostredí s elektrickými zariadeniami pod napätím môže byť napriek prachu bezpečnejšie suché pieskovanie s úplným uzavretím alebo ručné abrazívne čistenie (ihlové pištole, škrabky).

Otázka 5: Aké možnosti likvidácie odpadovej vody z vodného tryskania existujú?

Kaša môže prechádzať cez usadzovaciu nádrž alebo kalolis, aby sa oddelili pevné látky (úlomky farby, hrdza, úlomky) od vody. Po vysušení sú tuhé látky vo väčšine prípadov klasifikované ako nie nebezpečné, pokiaľ pôvodný náter neobsahoval olovo, kadmium alebo chróm. Vyčistenú vodu je možné opätovne použiť v čerpadle na otryskávanie vodou (zníženie spotreby čerstvej vody o 80 %) alebo ju možno poslať do sanitárnej kanalizácie so súhlasom miestnej verejnej čistiarne (UMOV). Bez výslovného povolenia nikdy nevypúšťajte neupravenú vodu z výbuchov vodných elektrární do kanalizácie alebo prírodných vodných útvarov.
