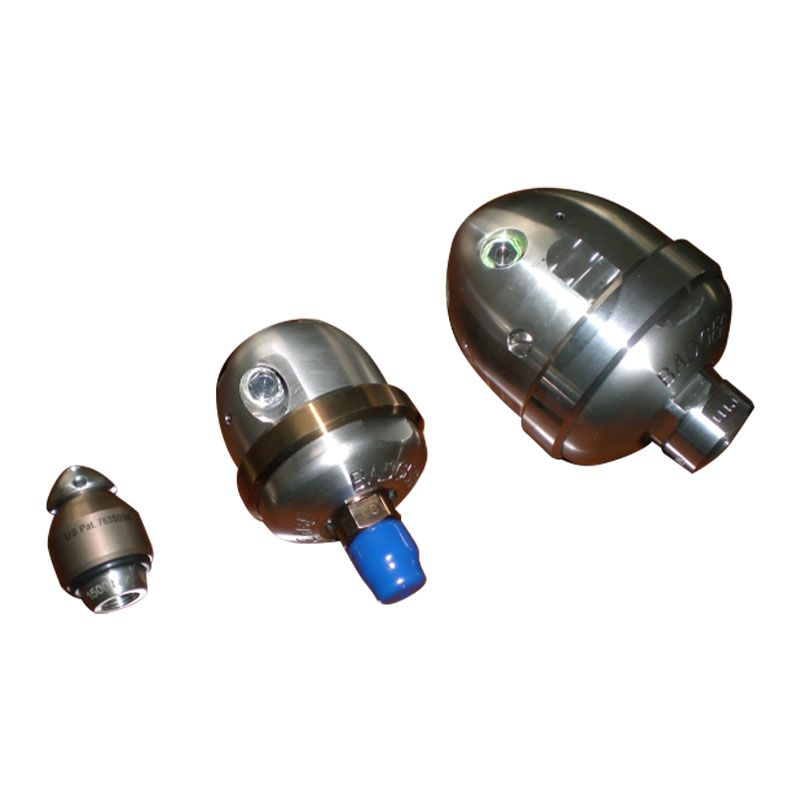

Rúrkové dýzy

Technický parameter

Požiadavky na kvalitu vody

Vstupná teplota: ≤40℃; Hodnota PH: 6,5 ~ 8,5
Presnosť filtrácie vody: ≤10 μm

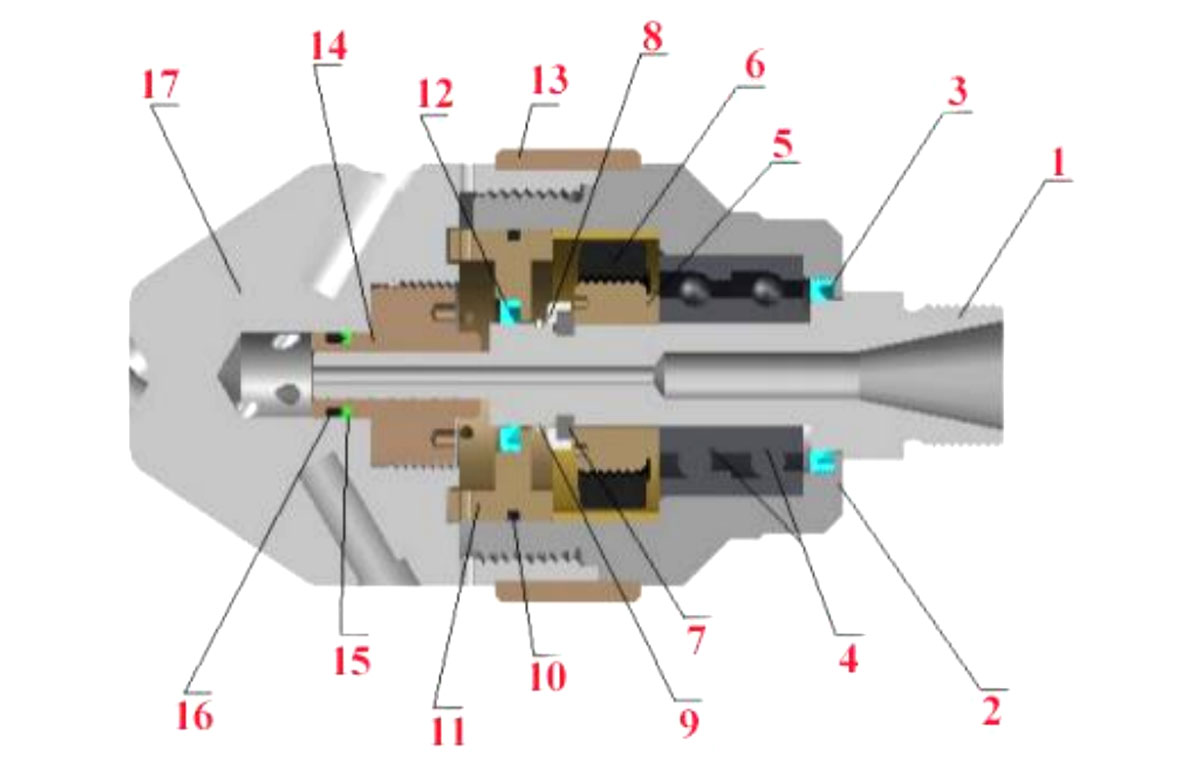

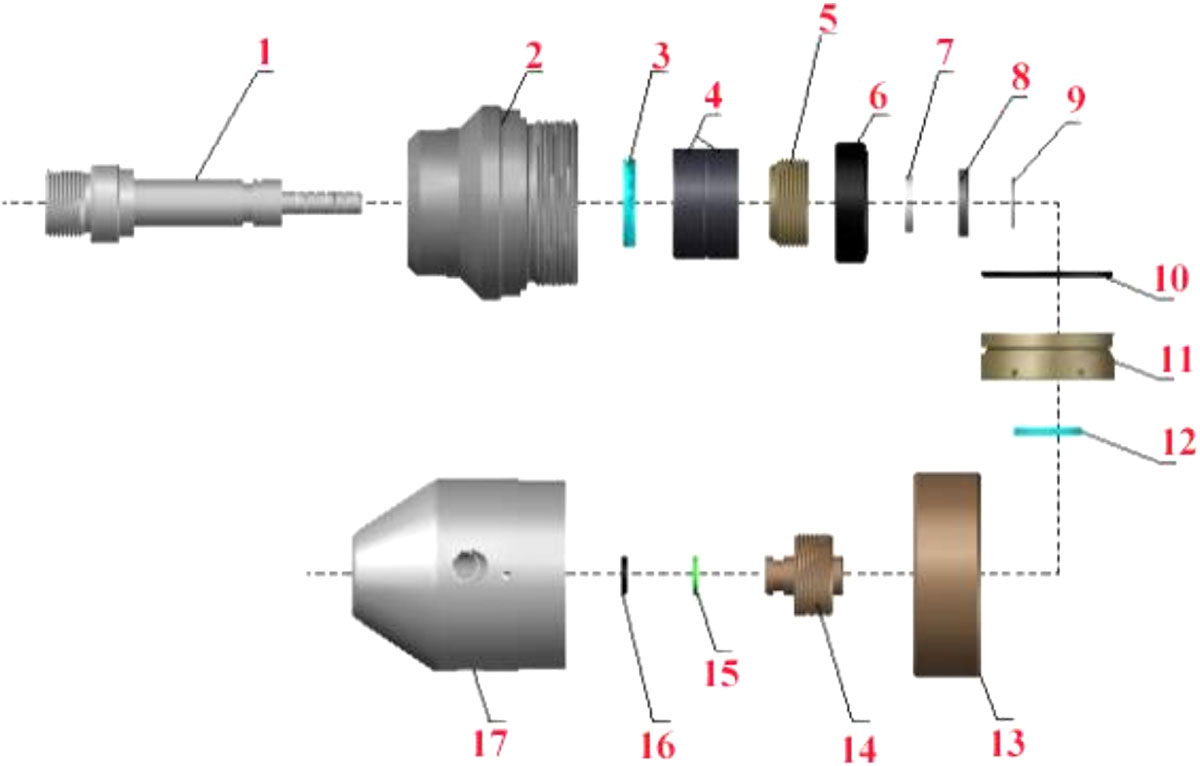

WG15 ＊ Schéma zostavy rotujúceho tesnenia a pohľad v reze

Dcérska spoločnosť náhradných dielov

Proces inštalácie a záležitosti vyžadujúce pozornosť

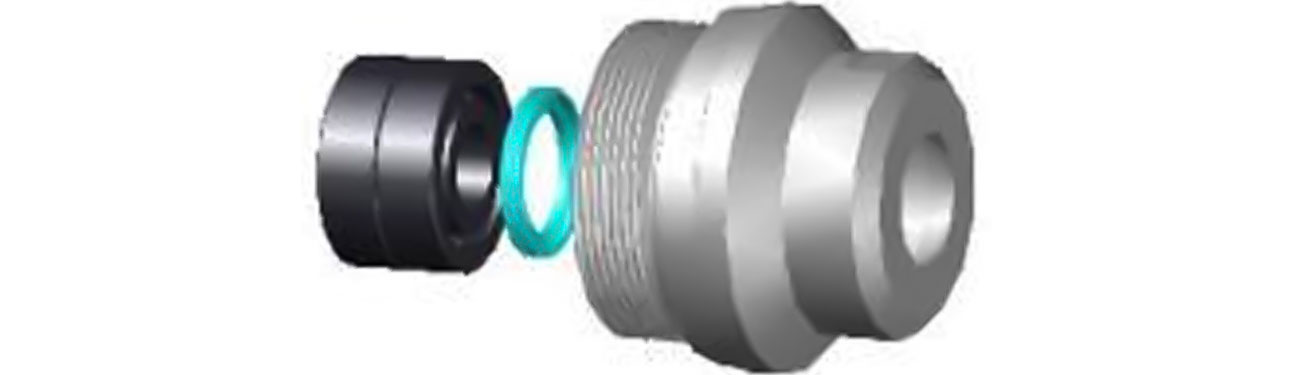

(1) Nainštalujte olejové tesnenie 3 do vnútorného otvoru na zadnom konci rotačného krytu 2 a pár hriadeľa s uhlovým stykom 4 (poznámka: smer inštalácie olejového tesnenia 3 je drážka smerom dovnútra, inak sa rotačné puzdro 2 naplní vodou a poškodí ložisko; Všimnite si, že ložisko s kosouhlým stykom 4 je namontované v rovnakom smere ako dve ložiská, pričom jeden zadný koniec je namontovaný tak, aby jedna strana vonkajšieho krúžku smerovala k okraju krytu.

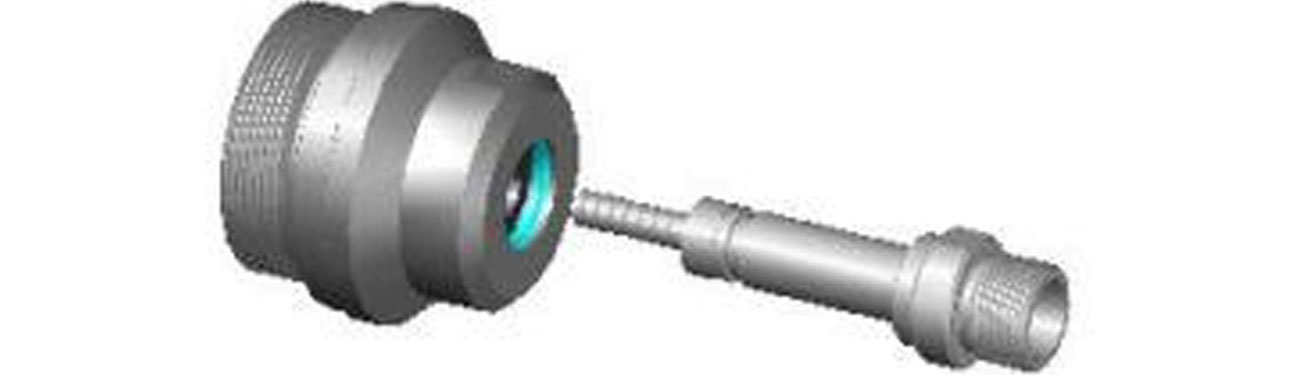

(2) Vložte hriadeľ 1 zo zadného konca otočného krytu 2 do otočného krytu 2.

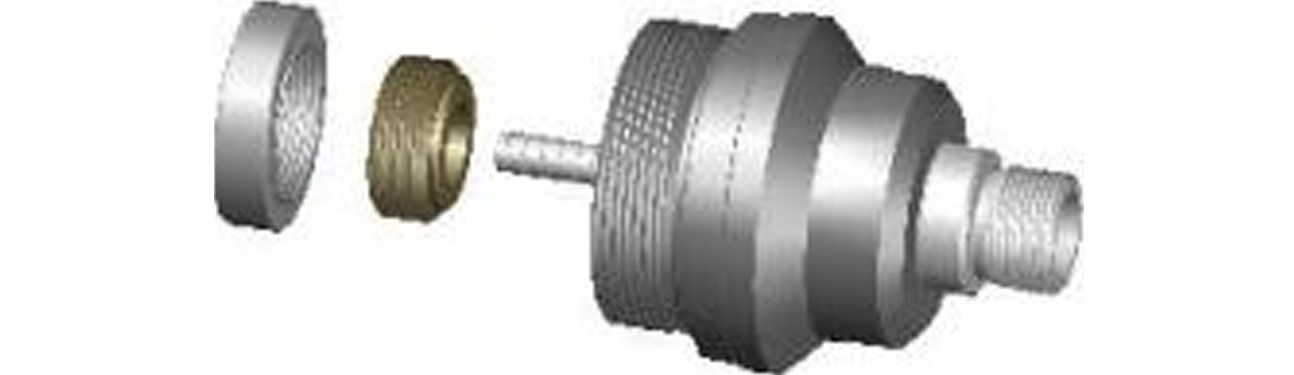

(3) Naneste prostriedok proti zahryznutiu na zrno skrutky hriadeľa 1 a súčasť magnetického železa (vrátane: prechodu magnetu 5 a magnetu 6), utiahnite závit magnetu 6 a spojenia prechodu magnetu 5 (poznámka: kladné otáčanie závitu), potom prevlečte komponent magnetu 6 cez prednú časť hriadeľa 2 a utiahnite závit hriadeľa 2 (poznámka: kladné otáčanie závitu).

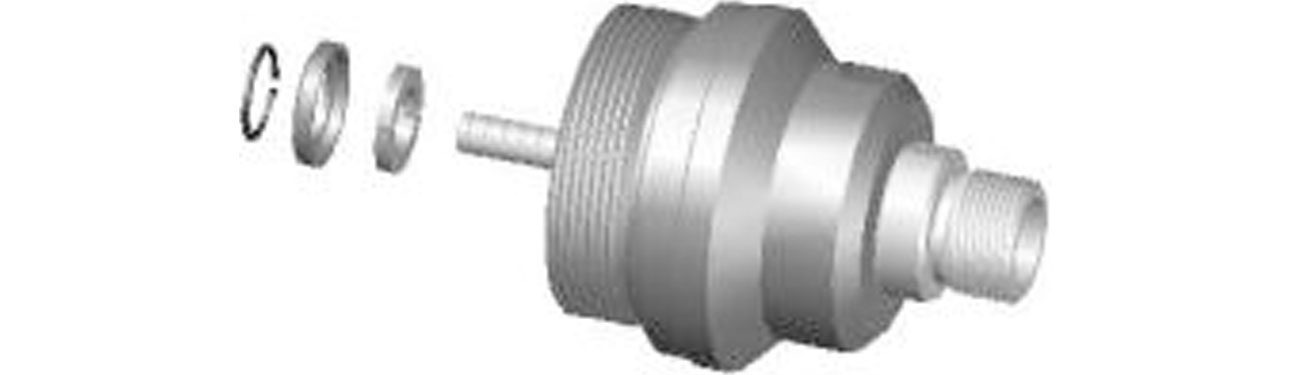

(4) Nainštalujte poistný krúžok 7 a objímku poistného krúžku 8 do drážky pre krúžok hriadeľa 1 a potom ich pripevnite poistným krúžkom 9.

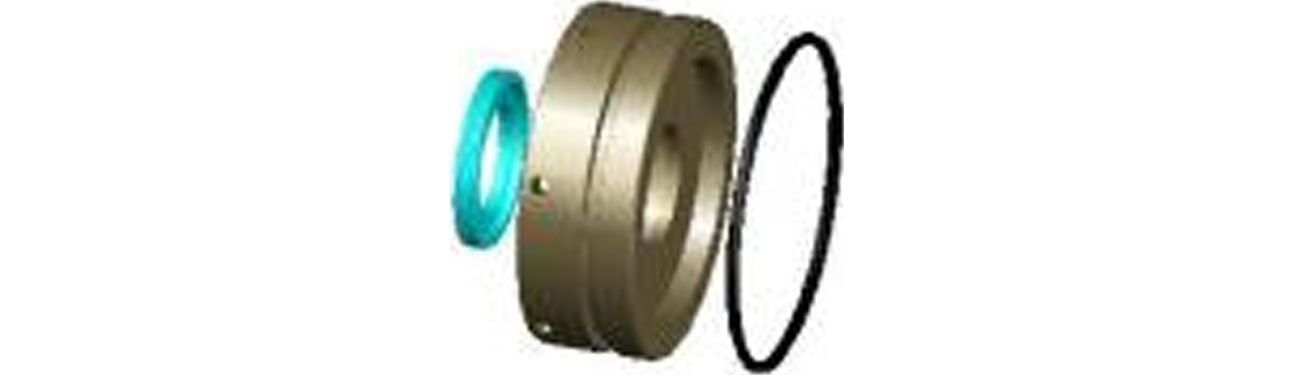

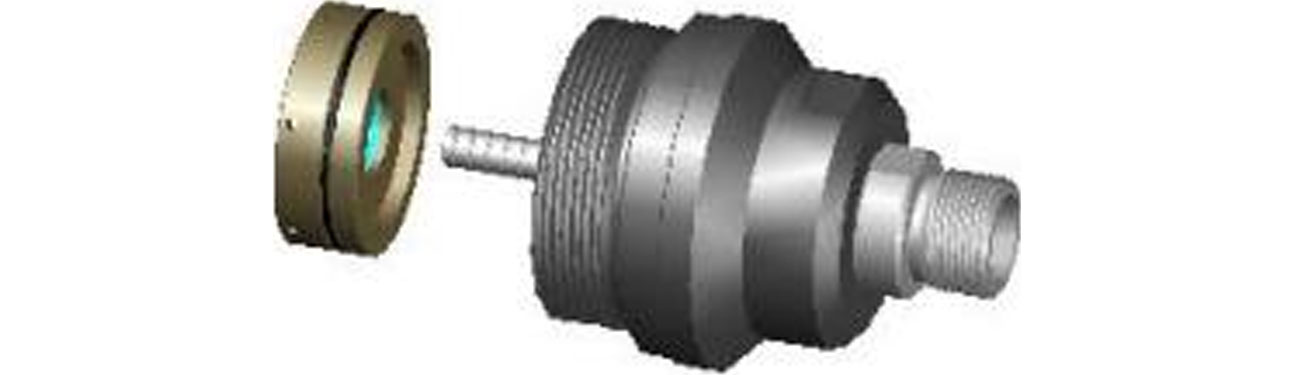

(5) Vložte zostavu kostry olejového tesnenia (vrátane: O-krúžku 10, kostry olejového tesnenia 11 a olejového tesnenia 12) z predného konca hriadeľa 2 a nainštalujte ju do otočného puzdra 2.

Poznámky: návod na montáž zostavy skeletu olejového tesnenia.
O tesniaci krúžok 10 bol inštalovaný v prstencovej drážke na vonkajšej strane skeletu 11 olejového tesnenia.
Nainštalujte tesnenie 12 do drážky vnútorného otvoru kostry tesnenia 11 (všimnite si smer montáže tesnenia 12, drážka smeruje dovnútra).

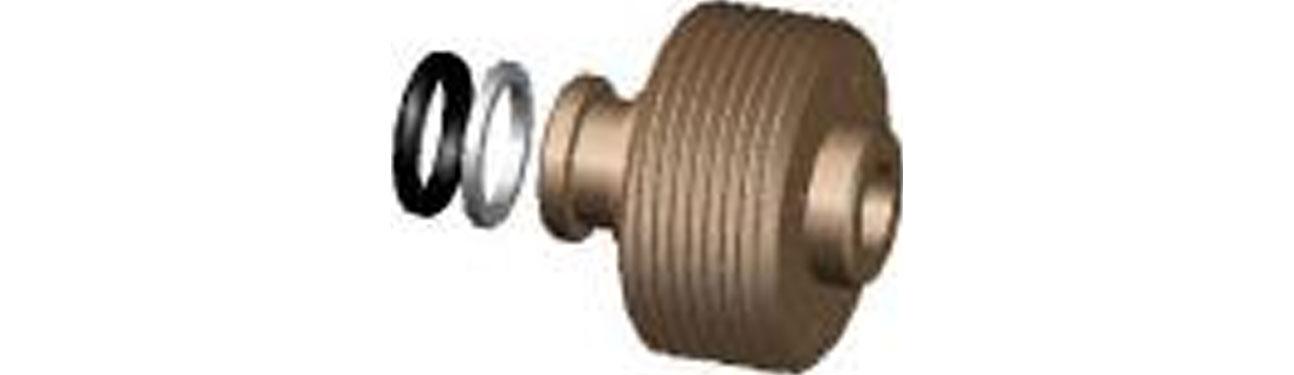

(6) Nainštalujte O krúžok 16 a plastový tesniaci krúžok 15 postupne do drážky krúžku v prednej časti medeného tesniaceho krúžku 14. (všimnite si poradie montáže O krúžku 16 a plastového tesniaceho krúžku 15. O krúžok 16 je inštalovaný na vonkajšej strane drážky medeného tesniaceho krúžku 14. Venujte pozornosť smeru inštalácie plastového tesniaceho krúžku 16 smerom k O krúžku 16).

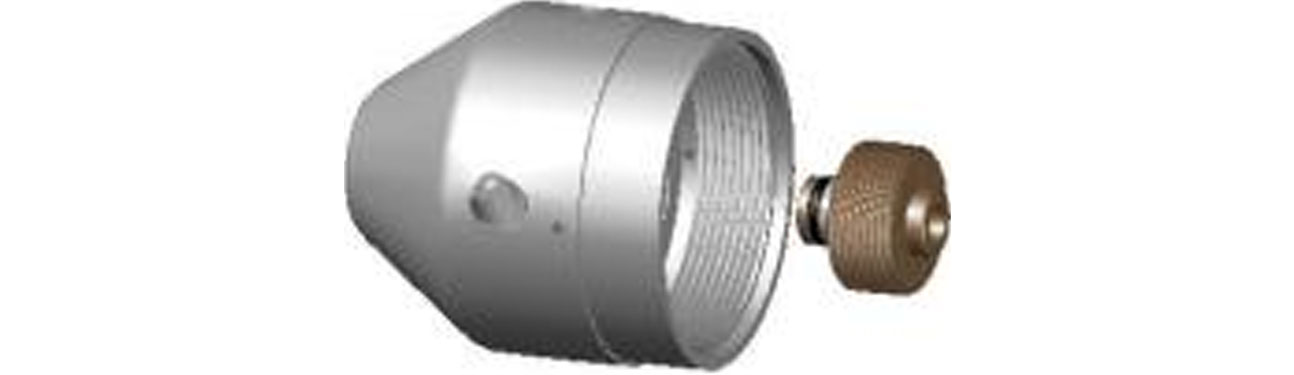

(7) Naneste prostriedok proti zahryznutiu na závit medenej tesniacej manžety 14 a závit vnútorného otvoru otočnej hlavy 17, potom zaskrutkujte medenú tesniacu manžetu 14 do závitu vnútorného otvoru otočnej hlavy 17 a utiahnite ju (poznámka: kladný závit skrutky).

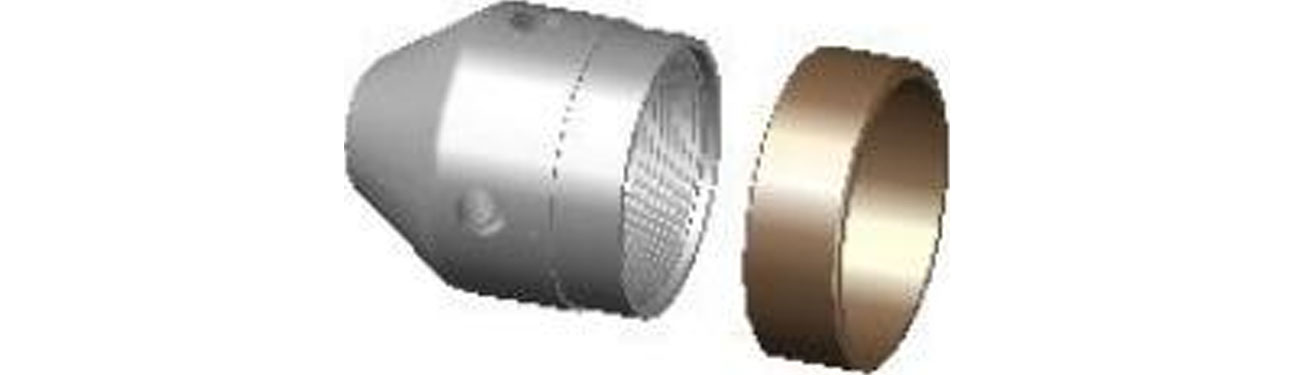

(8) Vložte oporný krúžok 13 zo zadného konca otočnej hlavy 17 a nainštalujte ho mimo otočnej hlavy 17.

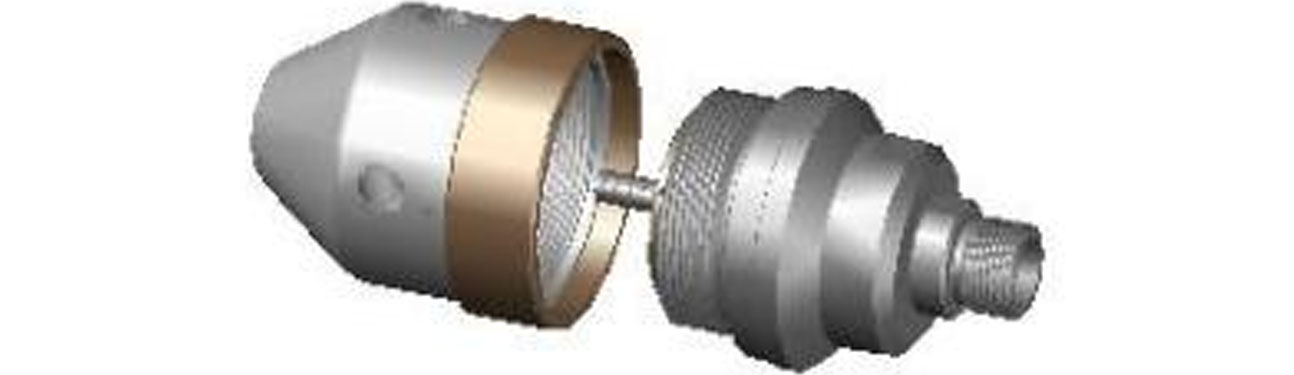

(9) Nakoniec sa na predný koniec vonkajšieho závitu otočného puzdra 2 a zadný koniec vnútorného závitu otočnej hlavy 17 nanesie prostriedok proti zahryznutiu. Predný koniec hriadeľa podzostavy 1 dokončený v kroku (5) sa vloží do vnútorného otvoru medeného tesniaceho puzdra 14 otočnej hlavy 17 a potom sa závity 2 a otočného puzdra 17 dotiahnu závitom otočného puzdra. rotácia).

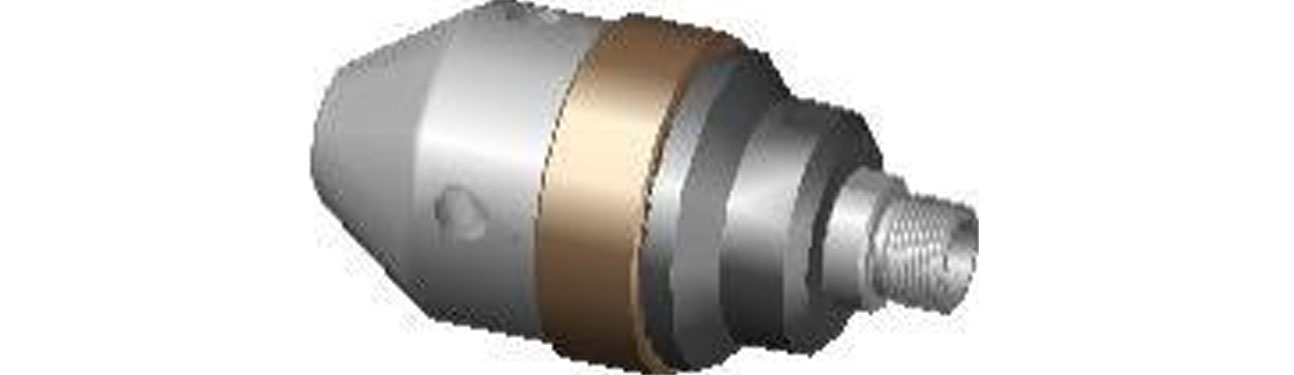

(10) Vyššie uvedené kroky dokončili proces montáže dýzy WG15.

6. Proces demontáže a záležitosti vyžadujúce pozornosť

(1) Pomocou vidlicového kľúča upnite otočnú hlavu 17 a otočné puzdro 2 na stranu frézovania a potom vyskrutkujte otočnú hlavu 17 zo špirálového vzoru otočného puzdra 2 (poznámka: závit má kladnú rotáciu) a odstráňte oporný krúžok 13.
(2) Vložte kliešte na poistné krúžky do zadného otvoru medeného tesniaceho puzdra 14 v otočnej hlave 17, uvoľnite závit (poznámka: závit má kladnú rotáciu), vyskrutkujte medené tesniace puzdro 14, skontrolujte, či nie je opotrebovaný vnútorný otvor medeného tesnenia, ak je opotrebovaný, vymeňte ho, ak je vážne opotrebovaný; Zároveň skontrolujte, či nie je poškodený O-krúžok 16 a plastový tesniaci krúžok 15 na medenej tesniacej manžete, ak sú poškodené, vymeňte ich, inak tesnenie nebude fungovať.
(3) Odstráňte komponenty skeletu tesniaceho krúžku 11 z vnútorného otvoru predného konca otočného krytu 2. Odstráňte tesnenie 12 a O krúžok 10 z vnútorného otvoru a drážky vonkajšieho krúžku skeletu tesniaceho krúžku a skontrolujte, či nedošlo k poškodeniu tesniaceho krúžku 12 a O krúžku 10. Ak dôjde k akémukoľvek poškodeniu, vymeňte ho do ložiska a vymeňte ho. 2.
(4) Pomocou vonkajších klieští demontujte poistný krúžok 9 z hriadeľa 1 a demontujte puzdro poistného krúžku 8 a poistný krúžok 7 z drážky pre krúžok hriadeľa 1 .
(5) Odstráňte pripojenú magnetickú zostavu z hriadeľa 1 a skontrolujte, či na magnete nie sú nejaké nečistoty. Ak existuje, vyčistite ho.
(6) Vytiahnite hriadeľ 1 zo zadného konca krytu vodorovne, skontrolujte, či nie je opotrebovaný vonkajší povrch hriadeľa 1. Ak je opotrebovaný, vymeňte ho.
(7) Opatrne vyberte ložisko s kosouhlým stykom 4 z vnútorného otvoru otočného puzdra 2 a skontrolujte, či nie je poškodené ložisko hriadeľa. Ak je poškodený, vymeňte ho.
- 7 -
(8) Odstráňte olejové tesnenie 3 zo zadného konca vnútorného otvoru otočného puzdra 2. Skontrolujte, či nie je poškodené olejové tesnenie 3. Ak je poškodený, vymeňte ho.
Vyššie uvedené kroky ukončili celý proces demontáže trysky WG15＊.
Poznámky:
•Počas montáže dávajte pozor na smer inštalácie ložiska s kosouhlým stykom, ak je inštalovaný opačne, tryska sa nepoužije;
•Pri montáži dávajte pozor na smer montáže olejového tesnenia. Ak je inštalovaný v opačnom smere, voda vstupujúca do trysky nemôže byť utesnená, ložisko sa poškodí a hlava trysky sa nebude otáčať.
•Počas procesu montáže dávajte pozor na montážnu polohu O-krúžku a plastového tesniaceho krúžku. Ak sú O krúžok a plastový tesniaci krúžok obrátené, nebudú môcť hrať tesniacu úlohu. Medzitým dávajte pozor na smer inštalácie plastového tesniaceho krúžku.
•Všetky tesnenia vo vnútri rotačnej trysky sa ľahko opotrebúvajú a trhajú. Počas používania rotačnej trysky je potrebné kedykoľvek dávať pozor na netesnosť trysky. Ak sa zistí nejaká abnormalita, je potrebné včas skontrolovať, či tesnenie nie je poškodené.

7. Bežné problémy s rotujúcou tryskou

(1) rotujúca tryska sa nemôže otáčať;
dôvod:
A) Vnútorné poškodenie ložiska (normálne poškodenie alebo skoré poškodenie spôsobené prítokom vody v dôsledku zlyhania olejového tesnenia);
B) Dýza použitá na generovanie excentrického krútiaceho momentu je zablokovaná alebo inštalovaný otvor dýzy je príliš malý na dosiahnutie počiatočného krútiaceho momentu;
(2) Pracovný tlak rýchlo klesá;
dôvod:
A) Poškodenie trysky;
B) Tryska je uvoľnená, čo má za následok uvoľnené tesnenie;
C) V hriadeli alebo medenej tesniacej manžete sa objavujú trhliny.
(3) pracovný tlak pomaly klesá;
dôvod:
A) Tryska je opotrebovaná normálne;
B) Hriadeľ alebo medené tesnenie je opotrebované.

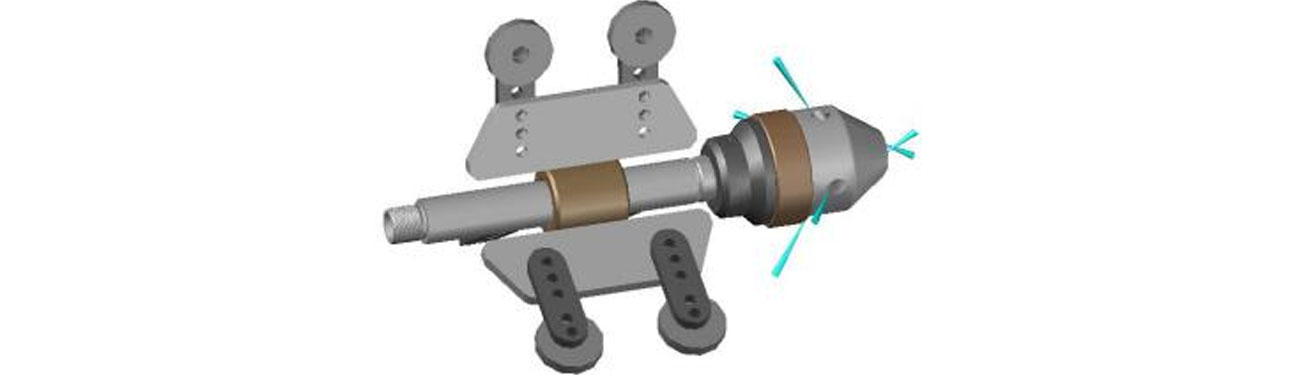

8. Stredová klietka

Centrálny držiak chráni rotujúcu trysku pracujúcu v potrubí a vyrovnáva rozprašovaciu vzdialenosť trysky. Nastaviteľný rozsah je 150~300mm.
