Domov > Katalógy > Vysokotlakové čerpadlo > WHY3700 elektrické vysokotlakové vodné čerpadlo
Vysokotlakové čerpadlá WHY3700 sú skonštruované tak, aby pracovali pri nepretržitej maximálnej prevádzke uvedenej vo výkonových parametroch. Stačí porovnať otáčky kľukového hriadeľa, priemerné otáčky piestu, priemer piestu a menovitý výkon.

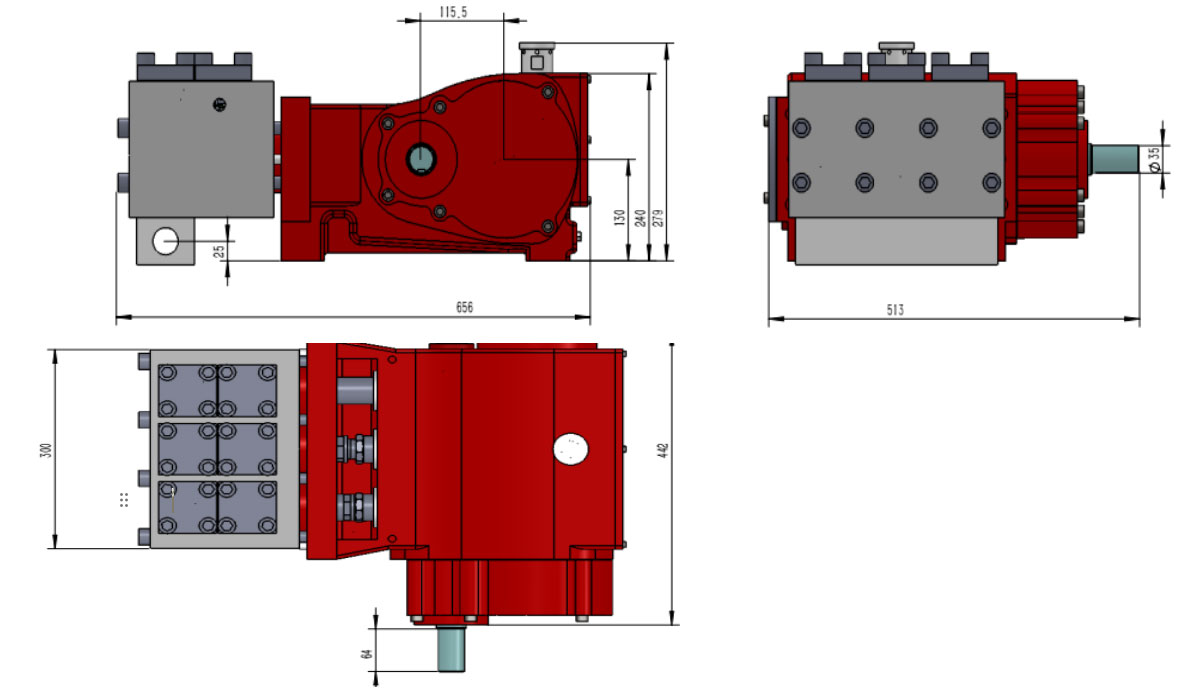

Vysokotlakové čerpadlo
Hmotnosť: cca. 200 kg

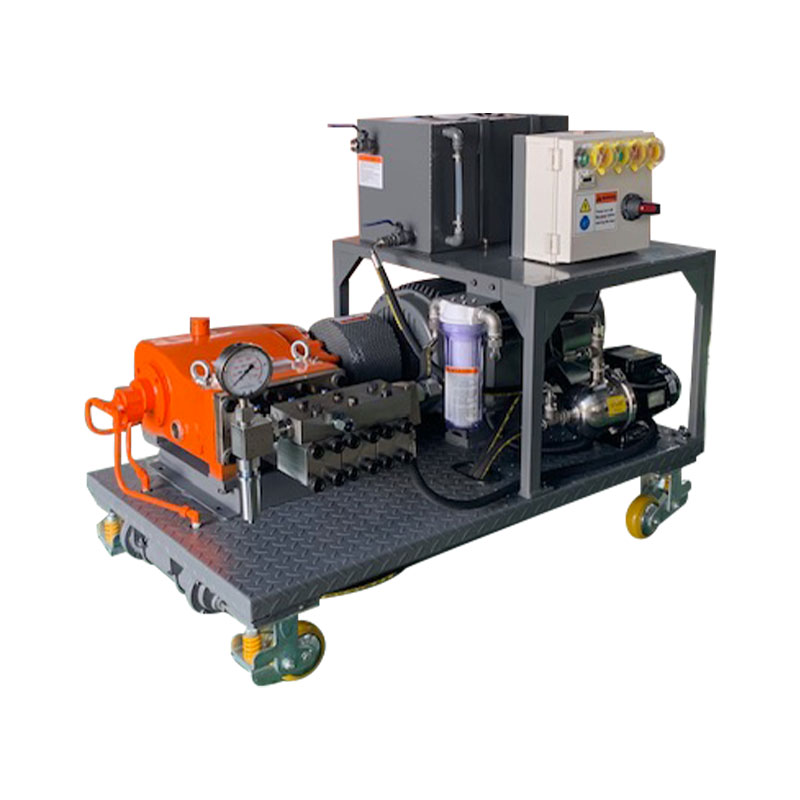

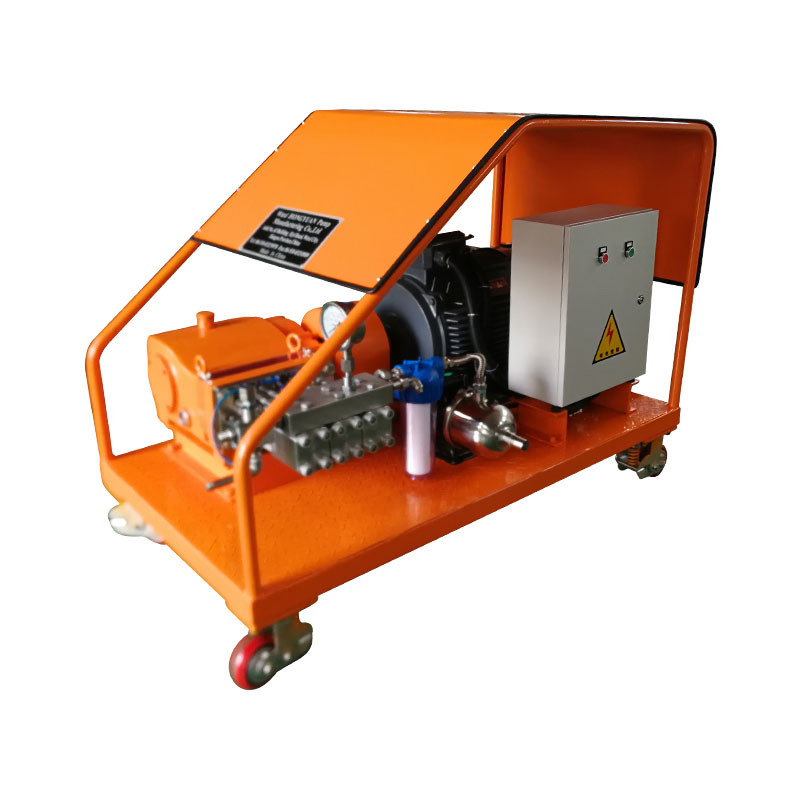

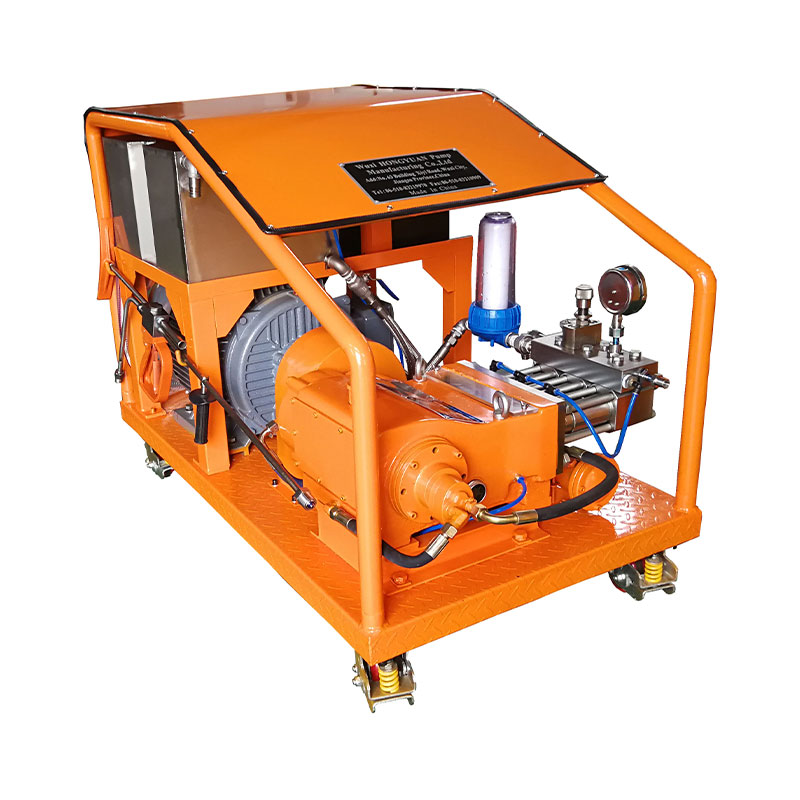

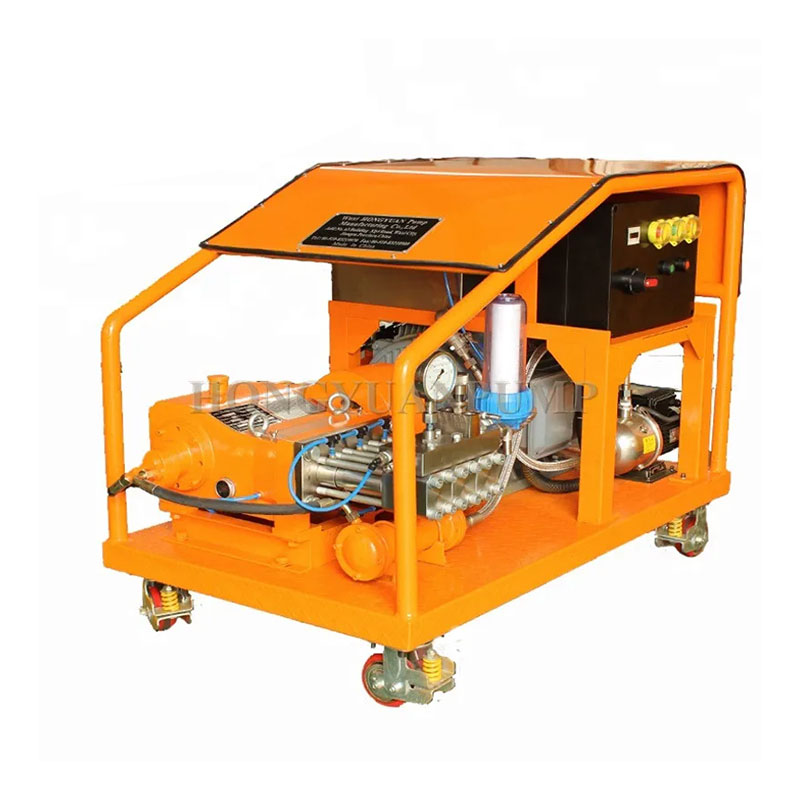

Stacionárna jednotka s elektromotorom
Dĺžka: 1300 mm
Šírka: 900 mm
Výška: 1000 mm
Hmotnosť: ≈650 kg

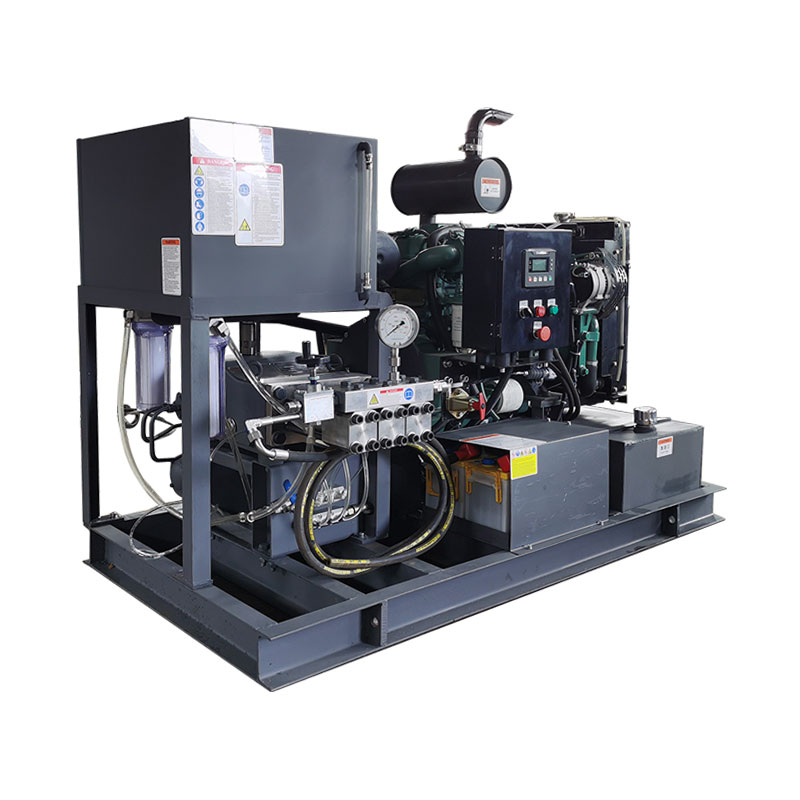

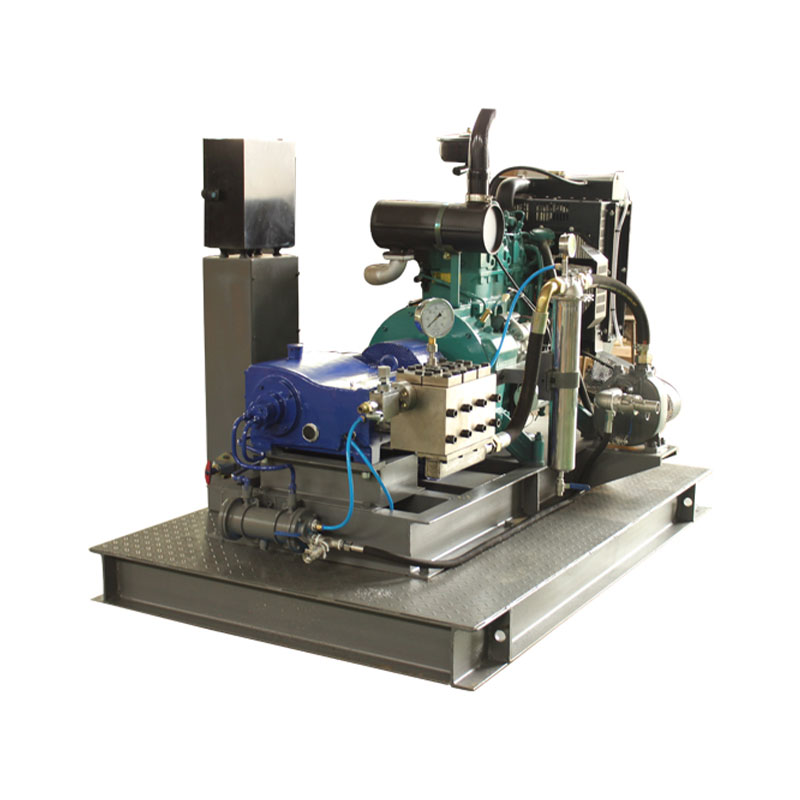

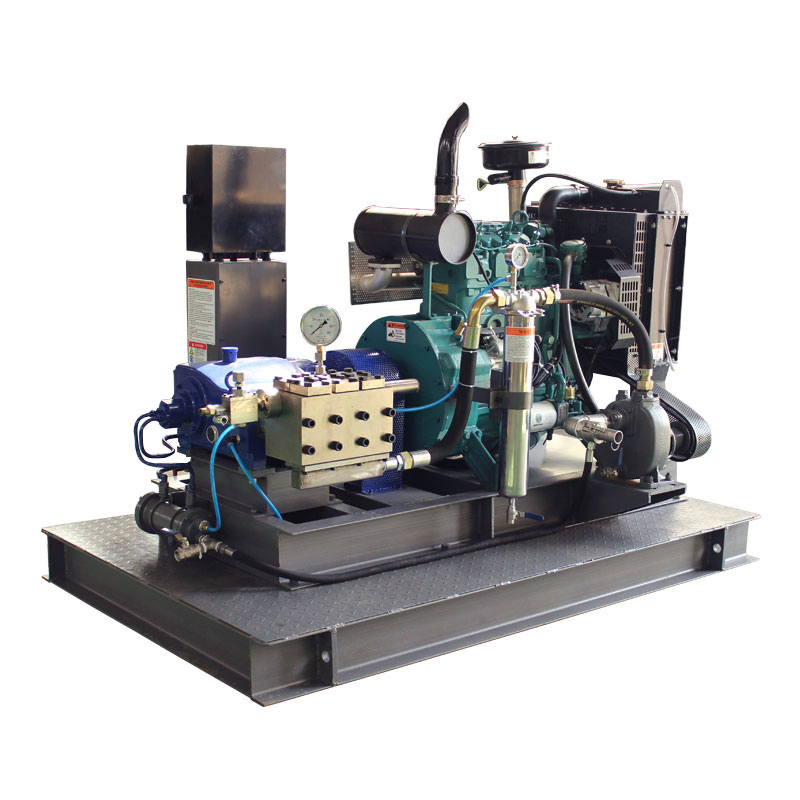

Stacionárna jednotka s dieselovým motorom
Dĺžka: 1600 mm
Šírka: 1200 mm
Výška: 1500 mm
Hmotnosť: 850 kg
Vlastnosti
Výkon do 37 kW
Horizontálne 3-valcové prevedenie
Hlava čerpadla z nehrdzavejúcej ocele bez striedavého namáhania
Vysokotlakové tesnenie predpäté pružinou predlžuje životnosť.
Pevný pevný keramický piest na zabezpečenie vysokej pevnosti a stabilnej prevádzky
Na zvýšenie životnosti tesnenia je možné použiť voliteľný systém chladenia piestu
Navrhnutý vstavaný reduktor pomáha zlepšiť účinnosť prenosu.
Špeciálna konštrukcia magnetického filtra kľukovej skrine
rozstrekovacie mazanie kľukovej skrine
Konštrukcia integrovaného ventilu na prívod kvapaliny guľového typu výrazne zlepšuje účinnosť mechaniky tekutín.
Dizajn výpočtovej mechaniky tekutín v dynamickom zaťažení na zabezpečenie najvyššej spoľahlivosti pri maximálnych pracovných podmienkach.
Kľukový hriadeľ je vyrobený vysokopevnostným kovacím procesom a je špeciálne upravený.
Hlavné rozmery bez príslušenstva, ako je sacie potrubie, regulátor tlaku atď.
Podrobné rozmerové výkresy a hmotnosti sú k dispozícii na vyžiadanie.
| WHY3700 séria | Sila tyče | 23 KN | |||||||||
| Model | Piest | Prietok | Požadovaný výkon (kw) | Mŕtvica | 54 mm | ||||||
| priemer | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | n1 | n2 | ||
| (mm) | (l/min) | Prevádzkový tlak (bar) | otáčky za minútu | otáčky za minútu | |||||||
| PREČO3712 | 12 | 11 | 520 | 700 | 870 | 1040 | 1400 | 1750 | 2100 | ||
| PREČO3714 | 14 | 15 | 382 | 520 | 645 | 765 | 1040 | 1290 | 1565 | 1500 | 600 |
| PREČO3716 | 16 | 20 | 293 | 400 | 490 | 590 | 800 | 985 | 1200 | 1500 | 600 |
| PREČO 3720 | 20 | 31 | 187 | 255 | 315 | 375 | 510 | 630 | 770 | 1500 | 600 |
| PREČO3722 | 22 | 37 | 155 | 210 | 260 | 310 | 420 | 520 | 635 | 1500 | 600 |
| PREČO3726 | 26 | 52 | 110 | 150 | 190 | 220 | 300 | 370 | 455 | 1500 | 600 |
| PREČO3732 | 32 | 78 | 70 | 100 | 120 | 145 | 200 | 250 | 300 | 1500 | 600 |
| PREČO3736 | 36 | 99 | 60 | 80 | 100 | 115 | 160 | 200 | 240 | 1500 | 600 |
| PREČO 3740 | 40 | 122 | 50 | 65 | 80 | 95 | 130 | 160 | 190 | 1500 | 600 |
| D = Piest/Plunger pr. [mm] | PREČO3714~WHY3716: A type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=otáčky motora/motora | PREČO 3720~WHY3740: B-type Fluid End, Spring Preload Packing Seal, Alloy Steel Fluid End |
| n2=otáčky kľukového hriadeľa | Prevodná tabuľka: Hodnotenie 1 kW = 1,34 HP |
| N2 Rýchlosť piestu: 1,08 m/s | Pracovný tlak 1 bar = 14,5 psi = 0,1 MPa |
| Sila tyče: 23KN | 1 GPM = 3,78 l/m |
| Mŕtvica：54mm |
