Domov > Katalógy > Vysokotlakové čerpadlo > WHY13200 dieselové vysokotlakové vodné čerpadlo
Vysokotlakové čerpadlá WHY13200 sú skonštruované tak, aby fungovali pri nepretržitej maximálnej prevádzke uvedenej vo výkonových parametroch. Stačí porovnať otáčky kľukového hriadeľa, priemerné otáčky piestu, priemer piestu a menovitý výkon.
Vysokotlakové čerpadlo
Hmotnosť: cca 550 kg

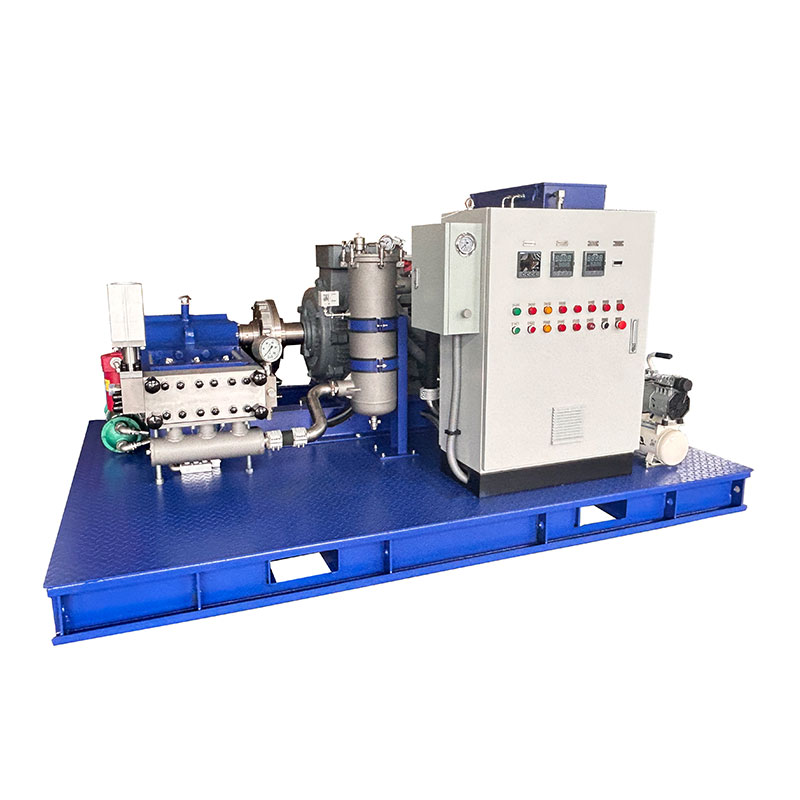

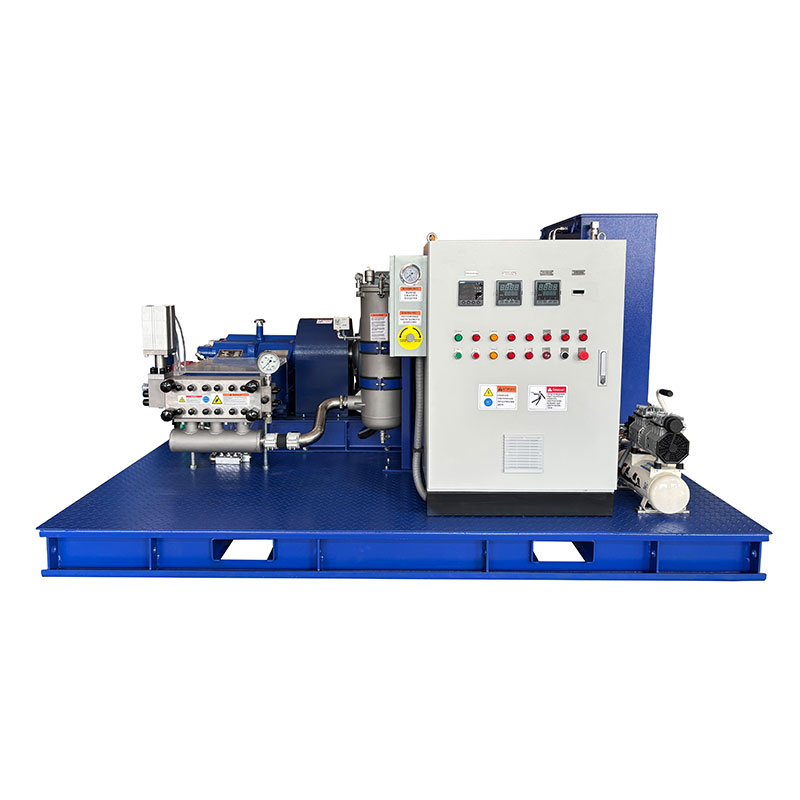

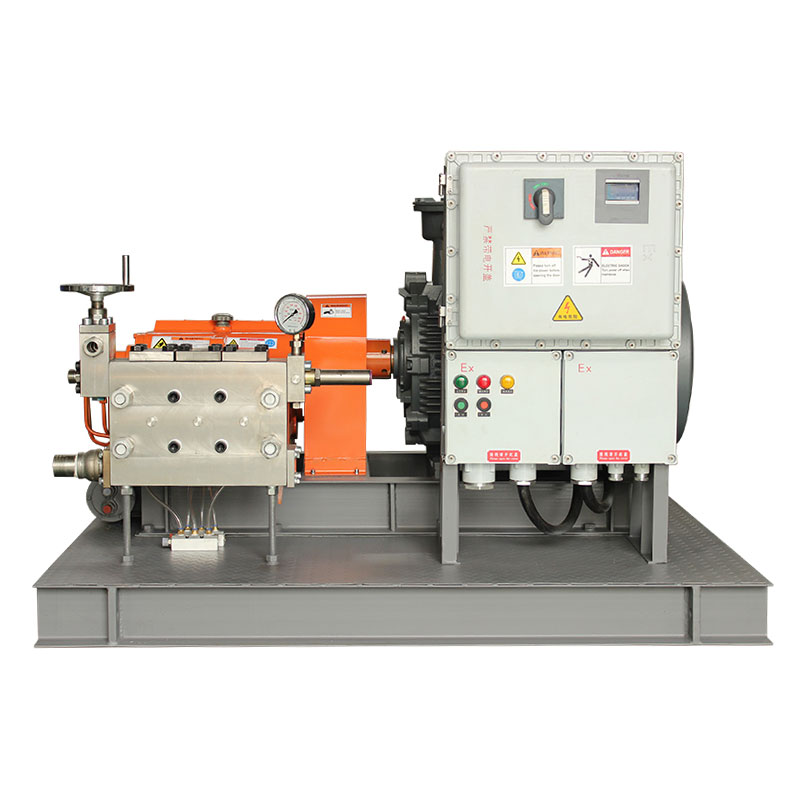

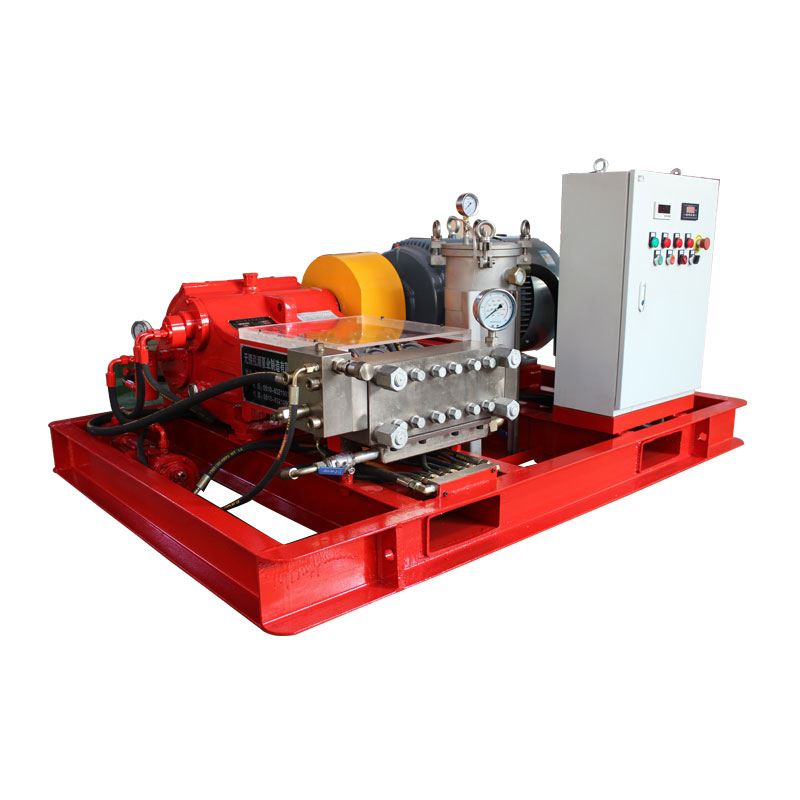

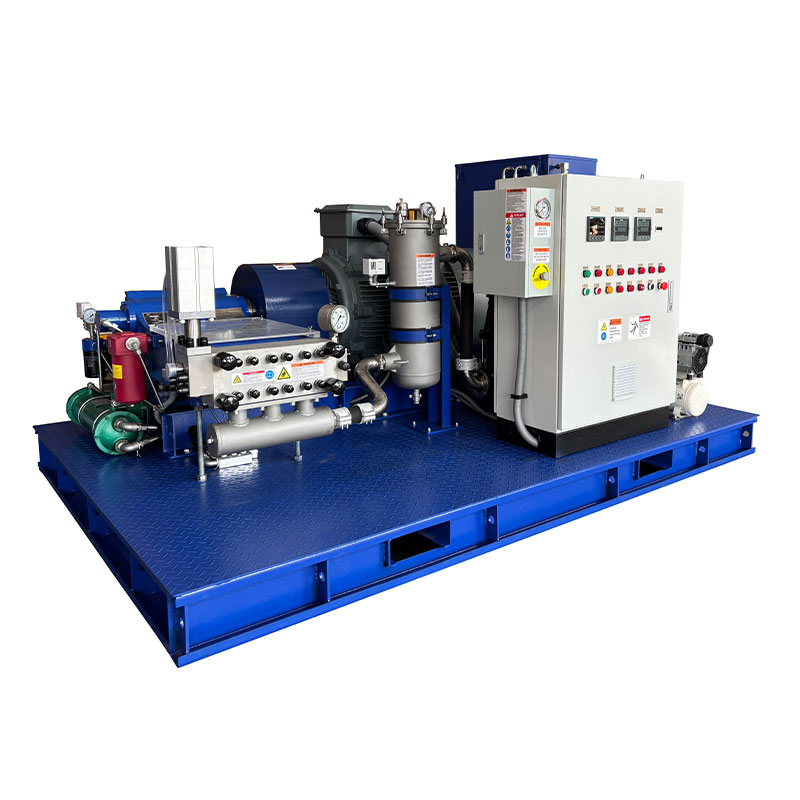

Stacionárna jednotka s elektromotorom
Dĺžka: 2200 mm
Šírka: 1600 mm
Výška: 1600 mm
Hmotnosť: 1800 kg

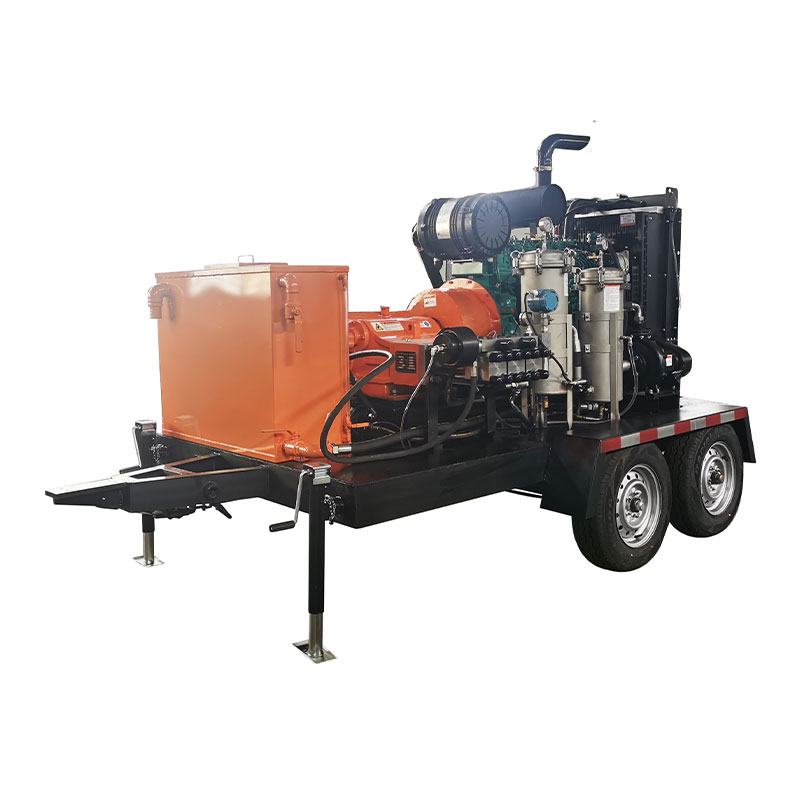

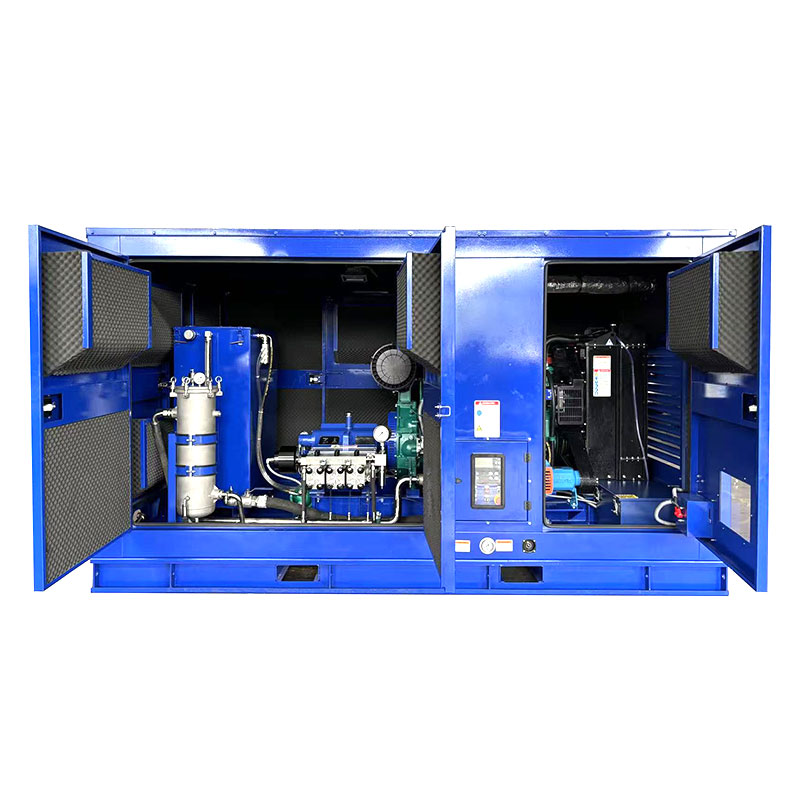

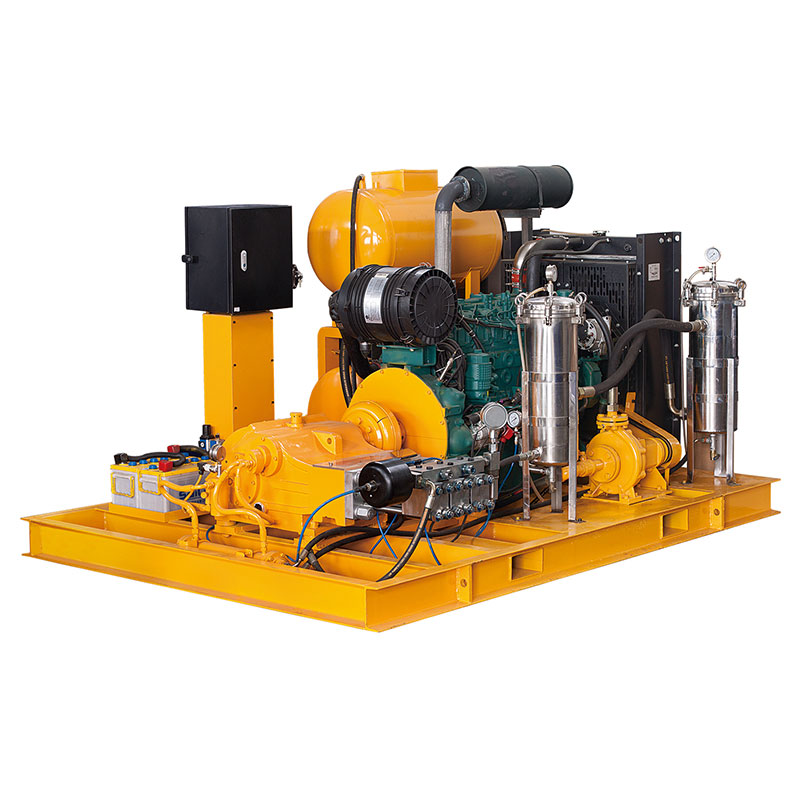

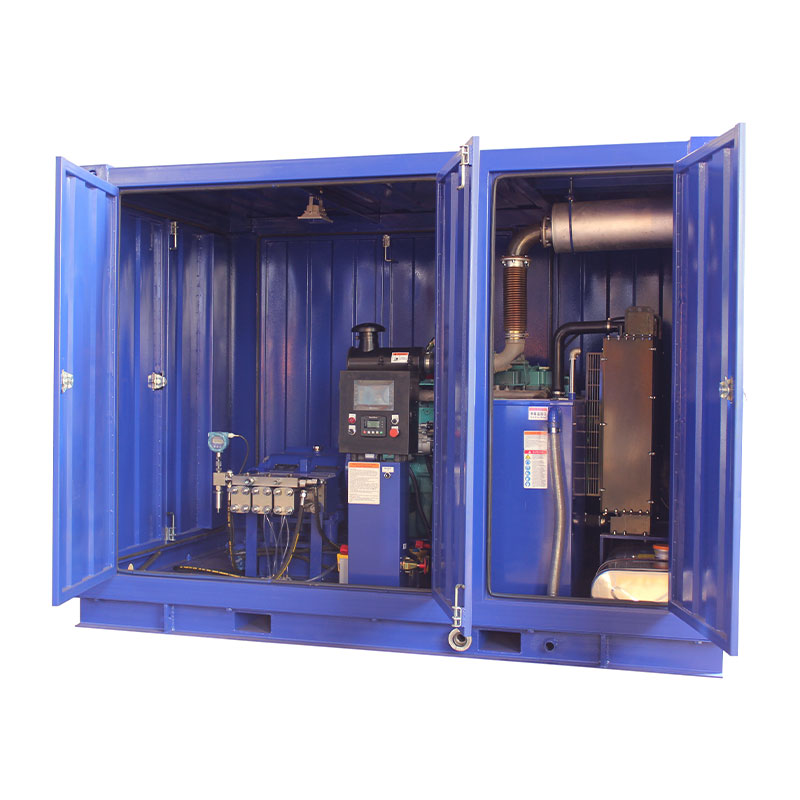

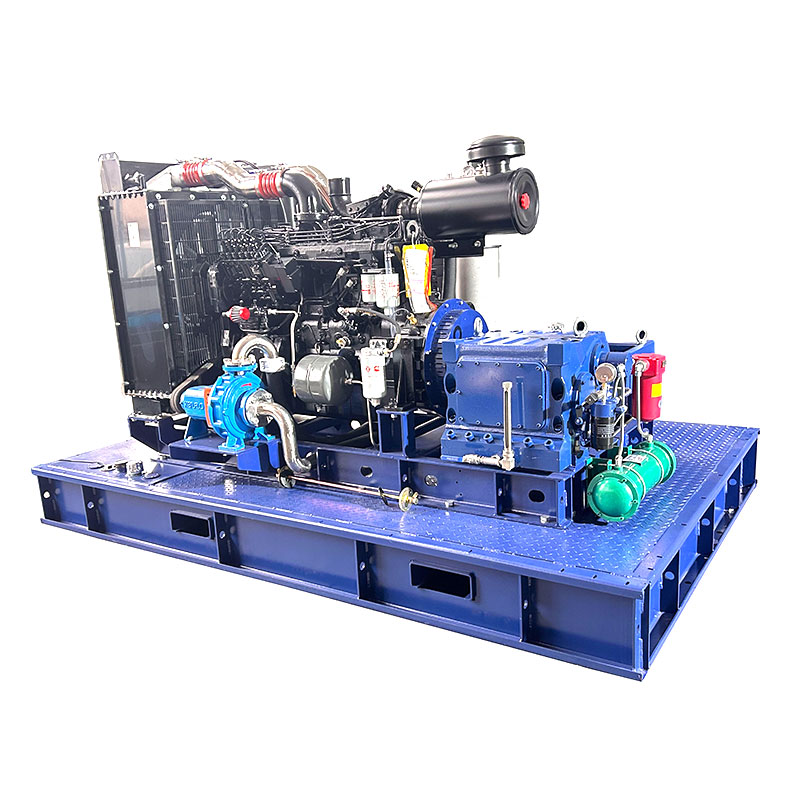

Stacionárna jednotka s dieselovým motorom
Dĺžka: 2800 mm
Hmotnosť: 2000 mm
Výška: 2000 mm
Hmotnosť: 2800 kg
Vlastnosti
Výkon až 132 kW
Horizontálne 3-valcové prevedenie
Široká škála doplnkových doplnkov
Kvalita a spolahlivost
Hlava čerpadla z nehrdzavejúcej ocele je bez striedavého namáhania
Vysokotlakové tesnenie predpäté pružinou predlžuje životnosť
Pevný pevný keramický piest na zabezpečenie vysokej pevnosti a stabilnej prevádzky
Integrovaný systém chladenia mazacieho oleja a piestu na zlepšenie životnosti.
Vstavaný dvojitý reduktor na zvýšenie účinnosti vyváženia prevodovky
Špeciálna konštrukcia magnetického filtra kľukovej skrine
Systém núteného mazania kľukovej skrine
Integrovaná konštrukcia nasávacieho ventilu kvapaliny guľového typu výrazne zlepšuje účinnosť mechaniky tekutín.
Dizajn výpočtovej mechaniky tekutín pre dynamické zaťaženie na zabezpečenie najvyššej spoľahlivosti pri maximálnej prevádzke.
Kľukový hriadeľ je vyrobený vysokopevnostným kovacím procesom a je špeciálne upravený

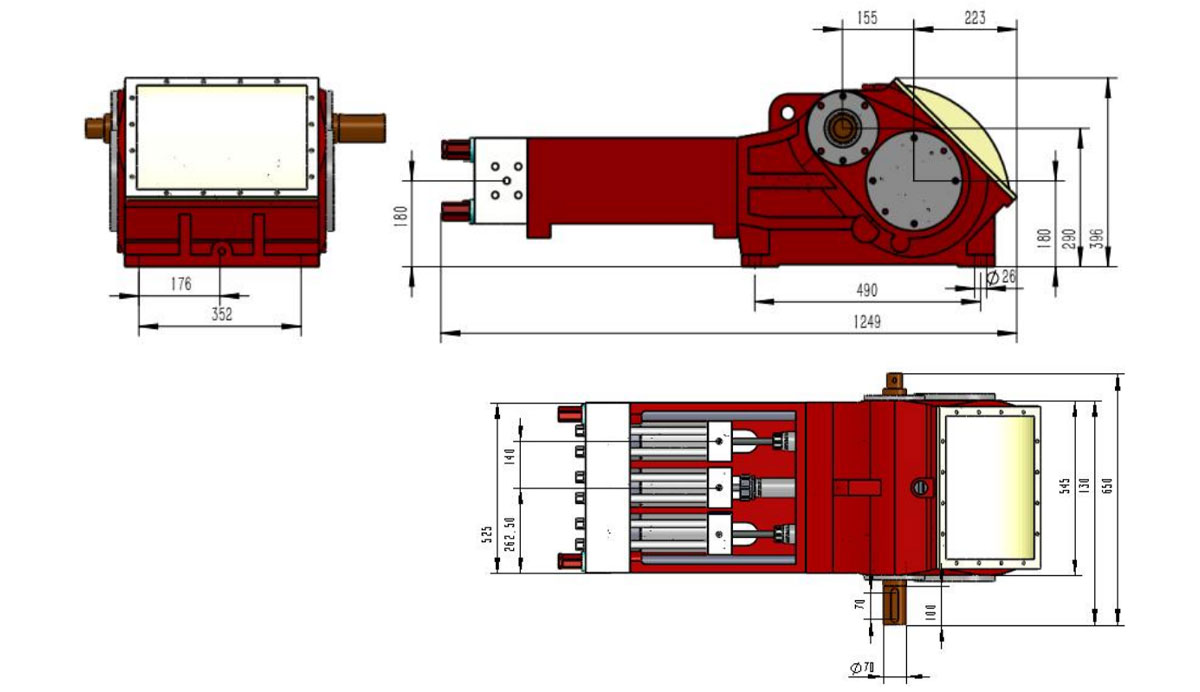

Hlavné rozmery bez príslušenstva, ako je sacie potrubie, regulátor tlaku atď.
Podrobné rozmerové výkresy a hmotnosti sú k dispozícii na vyžiadanie.
| Model | Piest | Prietok | Požadovaný výkon (kw) | D | otáčky za minútu | ||||
| 55 kW | 75 kW | 90 kW | 110 kW | 132 kW | n1 | n2 | |||
| Priemer (mm) | (l/min) | Prevádzkový tlak (bar) | |||||||
| PREČO13216 | 16 | 26 | 1100 | 1500 | 1800 | 2200 | 2700 | 1500 | 470 |
| PREČO13218 | 18 | 32 | 850 | 1150 | 1400 | 1700 | 2100 | 1500 | 470 |
| PREČO 13220 | 20 | 40 | 700 | 940 | 1120 | 1400 | 1700 | 1500 | 470 |
| PREČO13222 | 22 | 48 | 570 | 780 | 930 | 1150 | 1400 | 1500 | 470 |
| PREČO13224 | 24 | 57 | 480 | 650 | 780 | 960 | 1200 | 1500 | 470 |
| PREČO13226 | 26 | 67 | 400 | 550 | 670 | 820 | 1020 | 1500 | 470 |
| PREČO13228 | 28 | 78 | 350 | 480 | 580 | 700 | 880 | 1500 | 470 |
| PREČO 13230 | 30 | 90 | 300 | 420 | 500 | 600 | 770 | 1500 | 470 |
| PREČO13232 | 32 | 102 | 260 | 370 | 440 | 540 | 670 | 1500 | 470 |
| PREČO13234 | 34 | 115 | 230 | 320 | 390 | 480 | 600 | 1500 | 470 |
| PREČO13236 | 36 | 129 | 210 | 290 | 350 | 430 | 530 | 1500 | 470 |
| PREČO 13240 | 40 | 159 | 170 | 230 | 280 | 350 | 430 | 1500 | 470 |
| PREČO13245 | 45 | 202 | 130 | 180 | 220 | 270 | 340 | 1500 | 470 |
| PREČO 13250 | 50 | 249 | 110 | 150 | 180 | 220 | 280 | 1500 | 470 |
| PREČO13255 | 55 | 301 | 90 | 120 | 150 | 180 | 230 | 1500 | 470 |
| D = Piest/Plunger pr. [mm] | PREČO13216~WHY13218 type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=otáčky motora/motora | PREČO13218~WHY13545 type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=otáčky kľukového hriadeľa | PREČO13236~WHY13255 type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Rýchlosť piestu: 1,08 m/s | Prevodná tabuľka: Výkon 1kW=1,34HP |
| Sila tyče: 54 kN | Pracovný tlak 1 bar = 14,5 psi = 0,1 MPa |
| Zdvih: 90 mm | Účinnosť konverzie vysokotlakového čerpadla PREČO môže byť až 90%~96% |
