Domov > Katalógy > Vysokotlakové čerpadlo > WHY30000 vysokotlakové piestové vodné čerpadlo
Vysokotlakové čerpadlá WHY30000 sú skonštruované tak, aby fungovali pri nepretržitej maximálnej prevádzke uvedenej vo výkonových parametroch. Stačí porovnať otáčky kľukového hriadeľa, priemerné otáčky piestu, priemer piestu a menovitý výkon.
Vysokotlakové čerpadlo
Hmotnosť: cca 880 kg

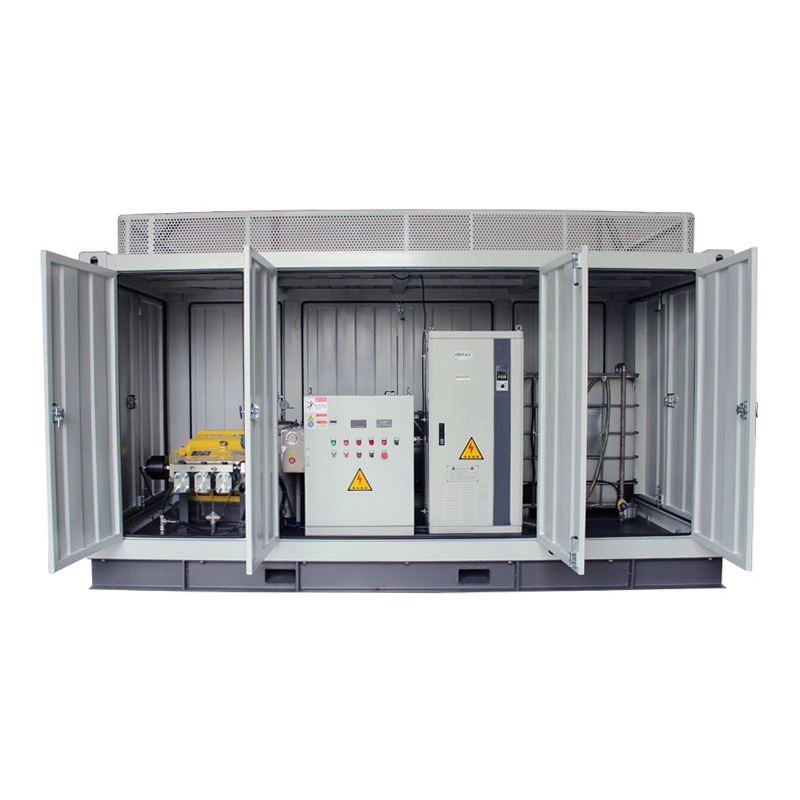

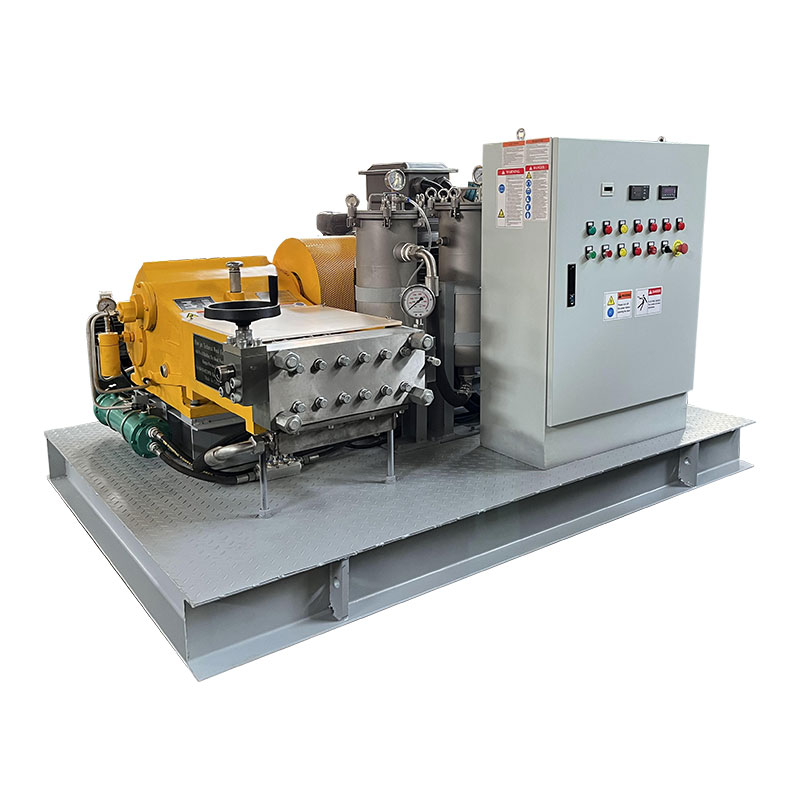

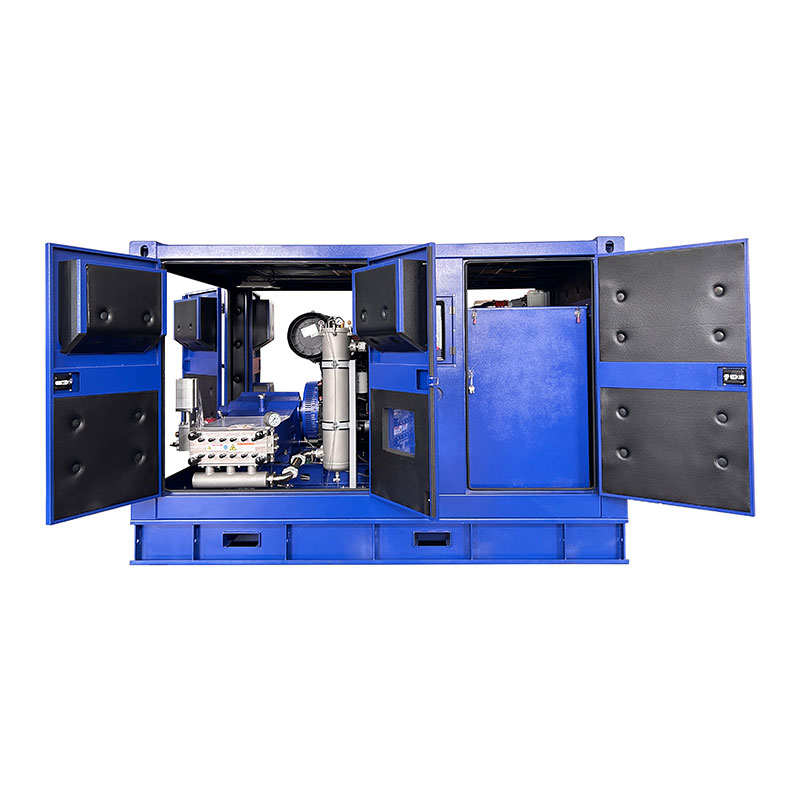

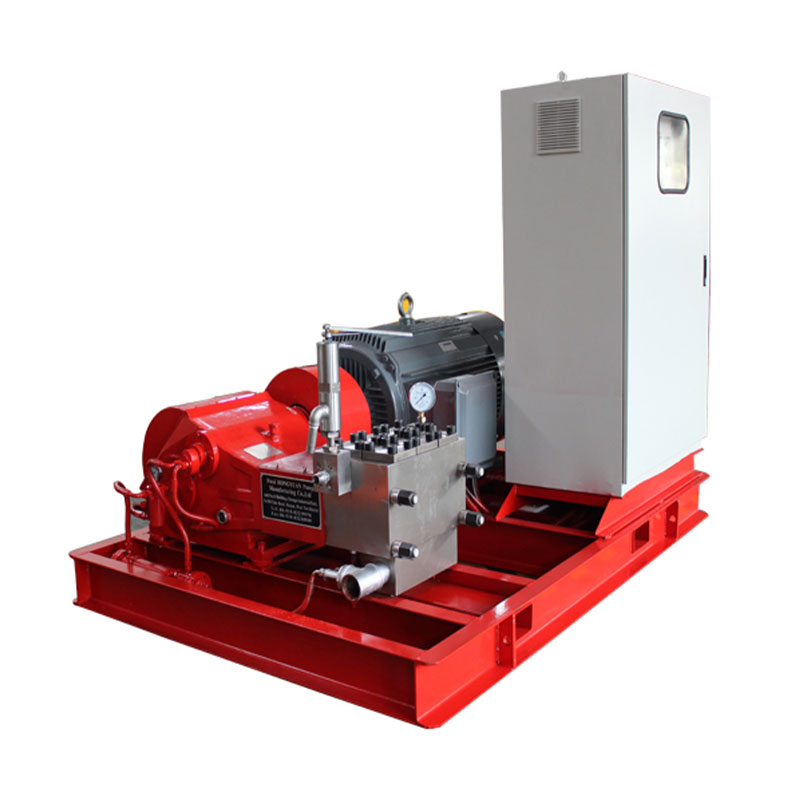

Stacionárna jednotka s elektromotorom
Dĺžka: 2200 mm
Šírka: 1600 mm
Výška: 1600 mm
Hmotnosť: 1800 kg

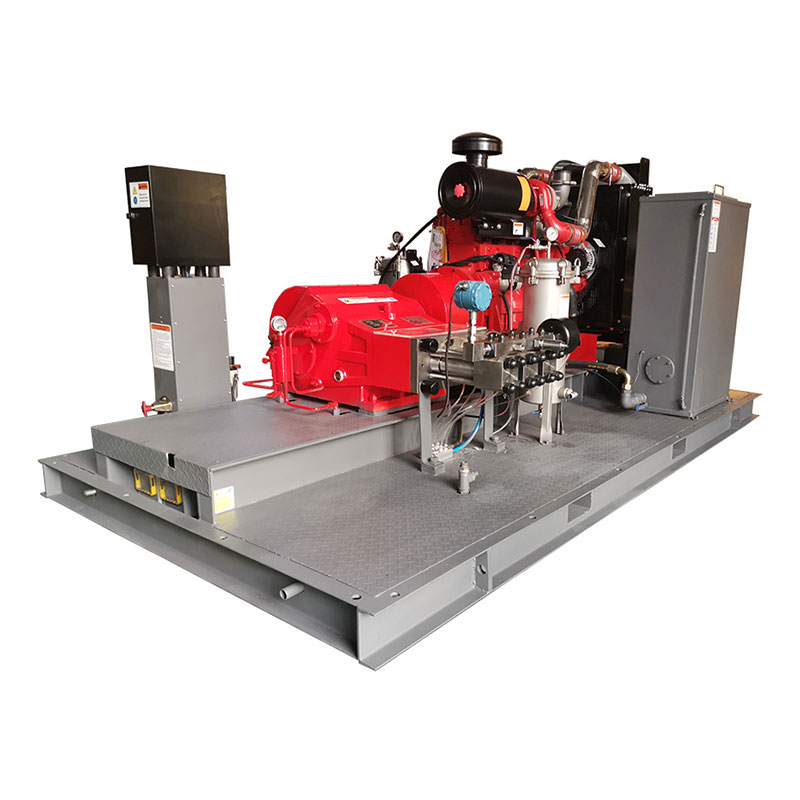

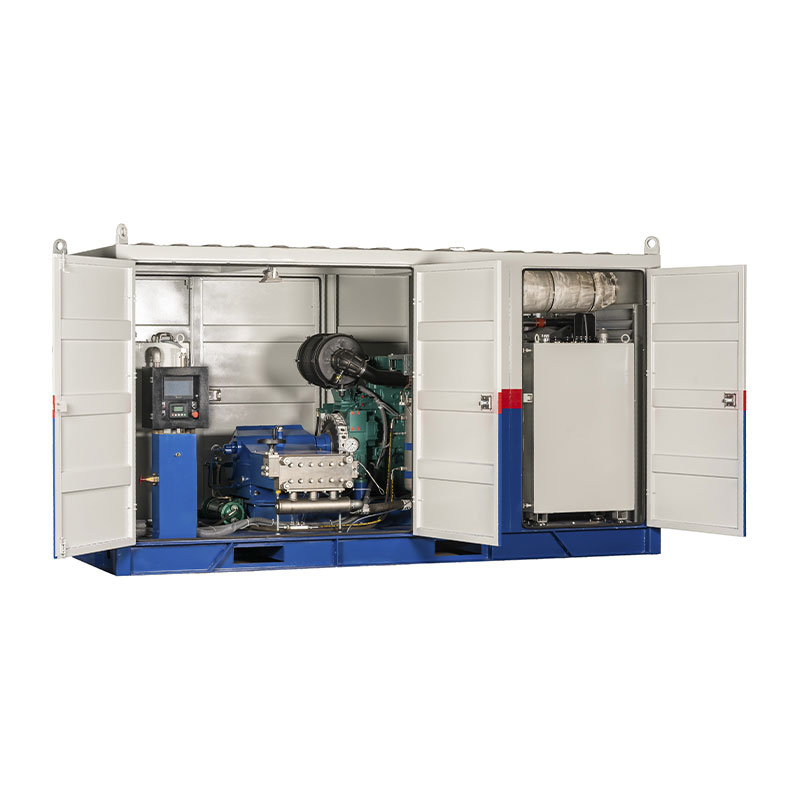

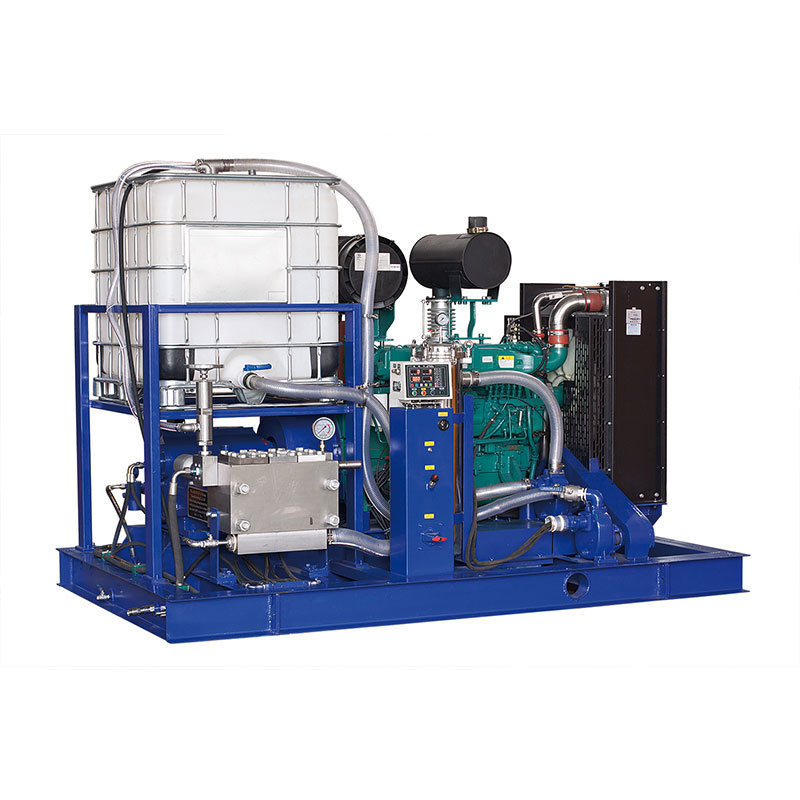

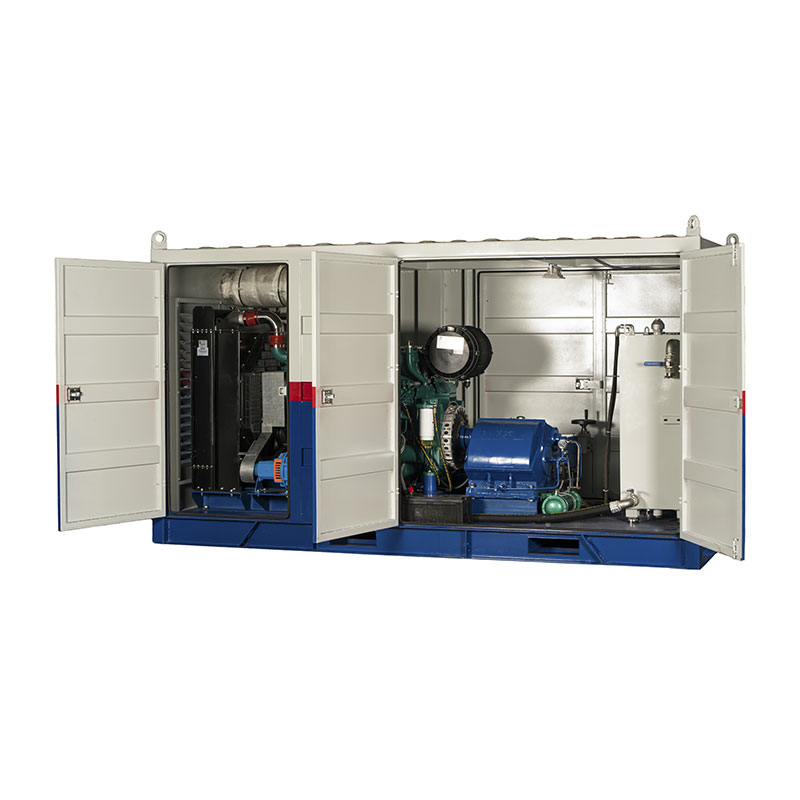

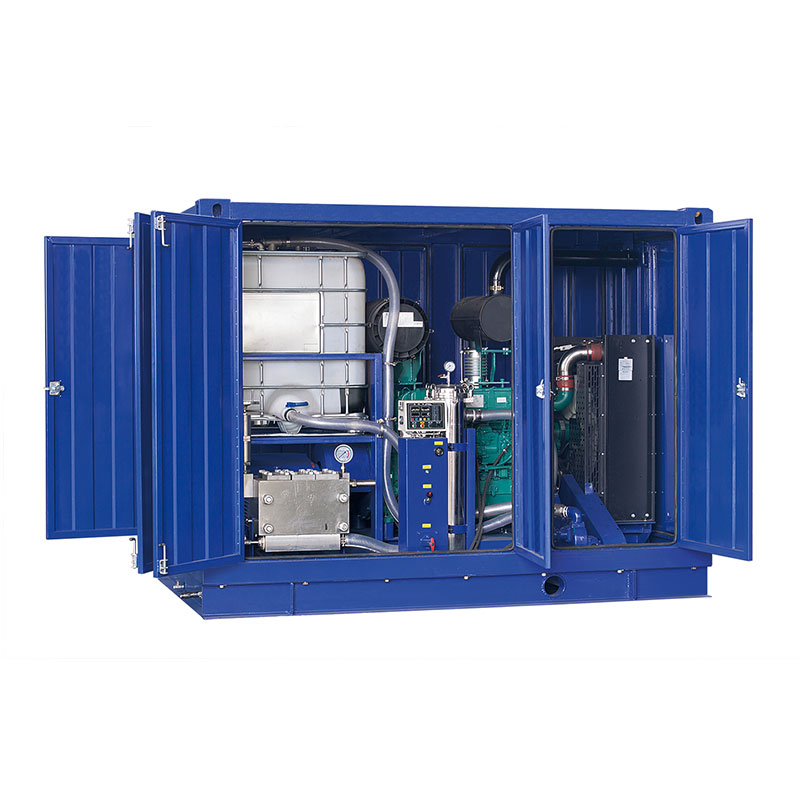

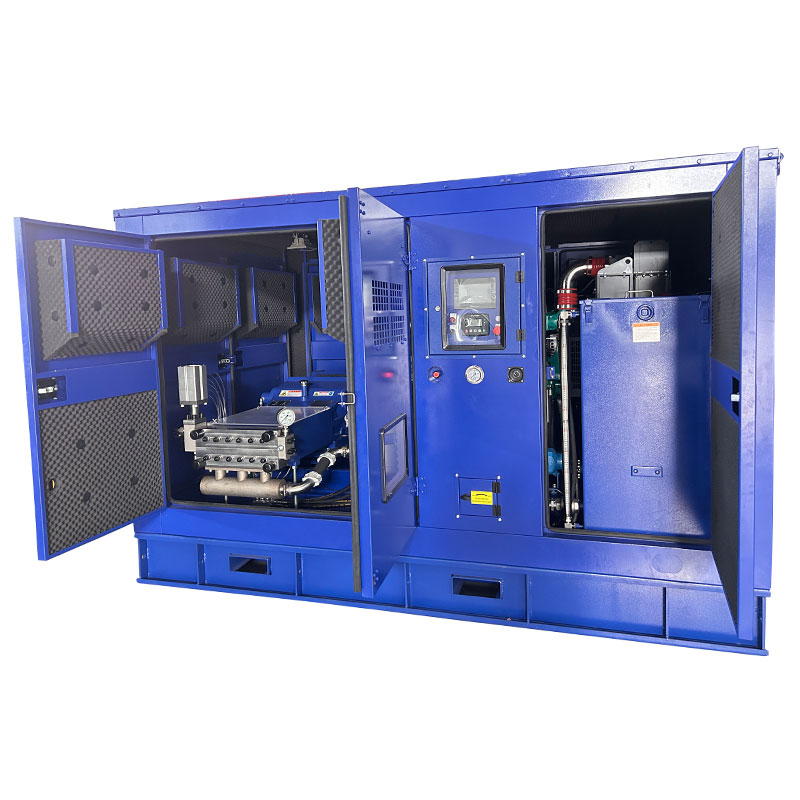

Stacionárna jednotka s dieselovým motorom
Dĺžka: 3500 mm
Šírka: 2000 mm
Výška: 2000 mm
Hmotnosť: 2200 kg
Vlastnosti
Výkon do 300 kW
Horizontálne 3-valcové prevedenie
Široká škála doplnkových doplnkov
Kvalita a spolahlivost
Hlava čerpadla z nehrdzavejúcej ocele je bez striedavého namáhania
Vysokotlakové tesnenie predpäté pružinou predlžuje životnosť
Pevný keramický piest na zabezpečenie vysokej pevnosti a stabilnej prevádzky
Integrovaný systém chladenia mazacieho oleja a piestu na zlepšenie životnosti.
Vstavaný dvojitý reduktor na zvýšenie účinnosti vyváženia prevodovky
Špeciálna konštrukcia magnetického filtra kľukovej skrine
Systém núteného mazania kľukovej skrine
Integrovaná konštrukcia nasávacieho ventilu kvapaliny guľového typu výrazne zlepšuje účinnosť mechaniky tekutín.
Dizajn výpočtovej mechaniky tekutín pre dynamické zaťaženie na zabezpečenie najvyššej spoľahlivosti pri maximálnych pracovných podmienkach.
Kľukový hriadeľ je vyrobený vysokopevnostným kovaním a je špeciálne upravený

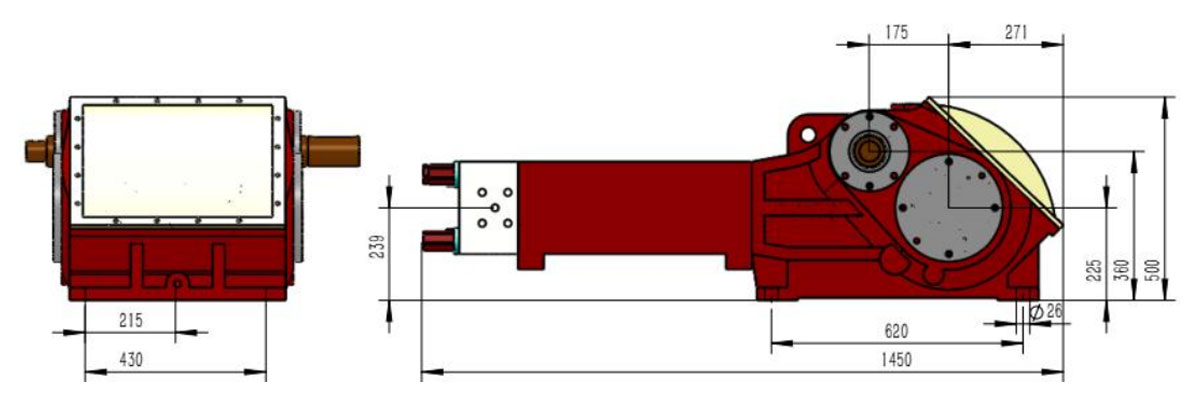

Hlavné rozmery bez príslušenstva ako sacie potrubie, regulátor tlaku atď.
Podrobné rozmerové výkresy a hmotnosti sú k dispozícii na vyžiadanie
| Model | Piest | Prietok | Požadovaný výkon (kW) | D | otáčky za minútu | |||
| Priemer | 160 kW | 200 kW | 250 kW | 280 kW | n1 | n2 | ||
| (mm) | (l/min) | prevádzkový tlak (bar) | ||||||
| PREČO 30018 | 18 | 34 | 2400 | 2760 | 1500 | 366 | ||
| PREČO 30020 | 20 | 41 | 1900 | 2400 | 2760 | 1500 | 366 | |
| PREČO30022 | 22 | 50 | 1600 | 2000 | 2500 | 2800 | 1500 | 366 |
| PREČO30024 | 24 | 60 | 1350 | 1700 | 2100 | 2500 | 1500 | 366 |
| PREČO30026 | 26 | 70 | 1150 | 1430 | 1780 | 2000 | 1500 | 366 |
| PREČO30028 | 28 | 81 | 980 | 1200 | 1540 | 1800 | 1500 | 366 |
| PREČO 30030 | 30 | 93 | 860 | 1100 | 1300 | 1600 | 1500 | 366 |
| PREČO 30032 | 32 | 106 | 750 | 950 | 1180 | 1380 | 1500 | 366 |
| PREČO 30034 | 34 | 120 | 680 | 850 | 1040 | 1200 | 1500 | 366 |
| PREČO 30036 | 36 | 134 | 600 | 750 | 930 | 1080 | 1500 | 366 |
| PREČO 30040 | 40 | 165 | 480 | 600 | 750 | 880 | 1500 | 366 |
| PREČO 30045 | 45 | 209 | 380 | 500 | 590 | 700 | 1500 | 366 |
| PREČO 30050 | 50 | 259 | 310 | 400 | 480 | 560 | 1500 | 366 |
| PREČO 30055 | 55 | 313 | 250 | 320 | 400 | 470 | 1500 | 366 |
| PREČO 30060 | 60 | 372 | 220 | 280 | 330 | 390 | 1500 | 366 |
| PREČO 30065 | 65 | 437 | 180 | 220 | 280 | 330 | 1500 | 366 |
| PREČO 30070 | 70 | 507 | 160 | 200 | 240 | 290 | 1500 | 366 |
| PREČO 30075 | 75 | 582 | 140 | 170 | 210 | 250 | 1500 | 366 |
| D = Piest/Plunger pr. [mm] | PREČO 30018~WHY30028: Fluid End, spring preload dynamic seal, SS fluid end |
| n1=otáčky motora/motora | PREČO30022~WHY30050: type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=otáčky kľukového hriadeľa | PREČO 30050~WHY30075: type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Rýchlosť piestu: 0,73 m/s | Prevodná tabuľka: Výkon 1kW=1,34HP |
| Sila tyče: 105 kN | Pracovný tlak 1 bar = 14,5 psi = 0,1 MPa |
| Zdvih: 120 mm | Účinnosť konverzie vysokotlakového čerpadla PREČO môže byť až 92%~98% |
| Voľba N2: 439 $ $ |
