Domov > Katalógy > Vysokotlakové čerpadlo > WHY60000 Systém vysokotlakového čerpadla
Vysokotlakové čerpadlá WHY60000 sú skonštruované tak, aby fungovali pri nepretržitej maximálnej prevádzke uvedenej vo výkonových parametroch. Stačí porovnať otáčky kľukového hriadeľa, priemerné otáčky piestu, priemer piestu a menovitý výkon.
Vysokotlakové čerpadlo
Hmotnosť: cca 2800 kg

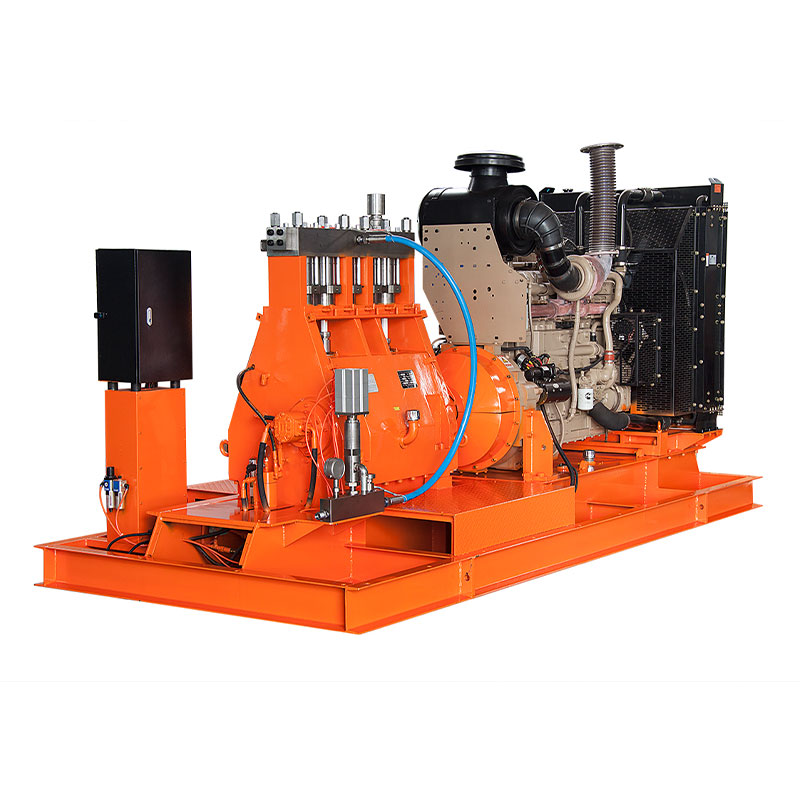

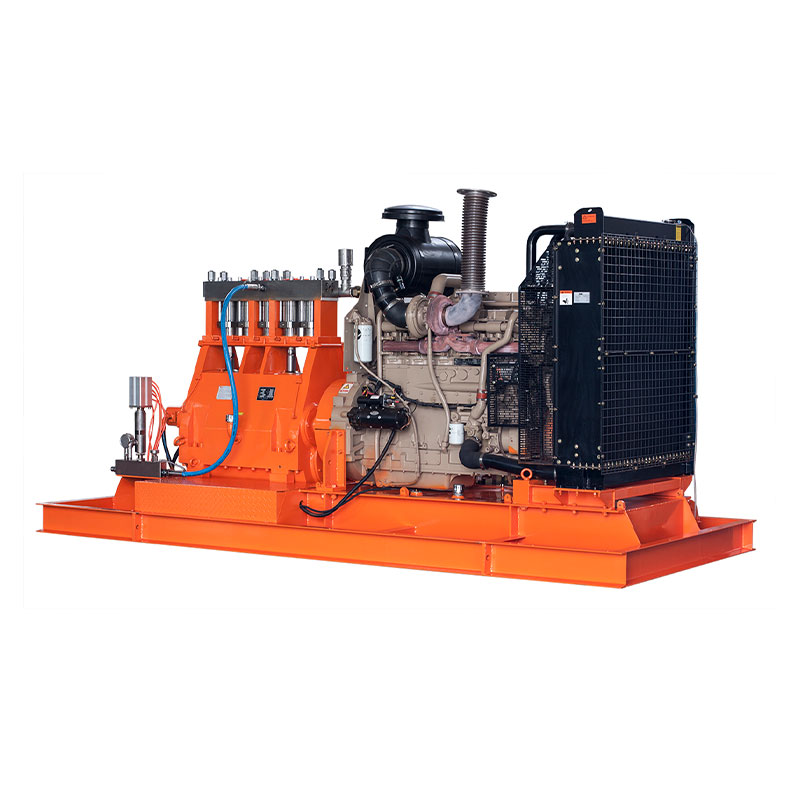

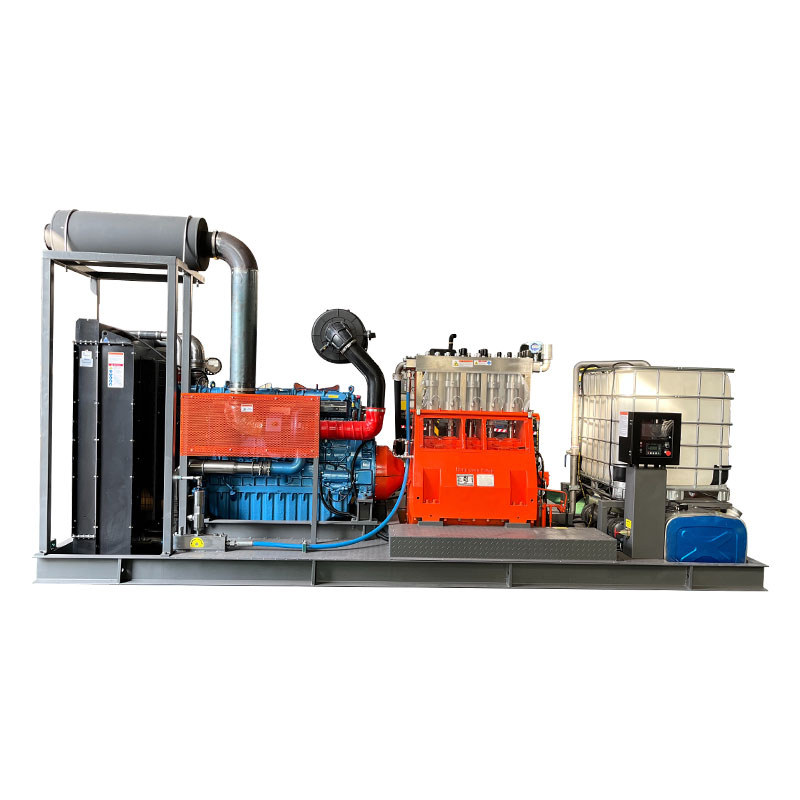

Stationary unit with a diesel engine
Dĺžka: 4500 mm
Šírka: 2000 mm
Výška: 2450 mm
Hmotnosť: 8000 kg
Funkcia
Výkon do 800 kW
Vertical 3-cylinder design
| PREČO séria 60000 | |||||||||
| Model | Piest | Prietok | Požadovaný výkon (kW) | D | otáčky za minútu | ||||
| Priemer | 500 kW | 560 kW | 630 kW | 710 kW | 800 kW | n1 | n2 | ||
| (mm) | (l/min) | prevádzkový tlak (bar) | |||||||
| PREČO60022 | 22 | 72 | 3500 | 1500 | 380 | ||||
| PREČO60024 | 24 | 86 | 3000 | 3300 | 1500 | 380 | |||
| PREČO60026 | 26 | 101 | 2600 | 2900 | 3250 | 1500 | 380 | ||
| PREČO60028 | 28 | 117 | 2200 | 2490 | 2800 | 3150 | 3500 | 1500 | 380 |
| PREČO60030 | 30 | 134 | 1900 | 2170 | 2440 | 2750 | 3000 | 1500 | 380 |
| PREČO60032 | 32 | 153 | 1700 | 1900 | 2150 | 2400 | 2700 | 1500 | 380 |
| PREČO60034 | 34 | 172 | 1500 | 1690 | 1900 | 2140 | 2400 | 1500 | 380 |
| PREČO60036 | 36 | 193 | 1350 | 1500 | 1700 | 1900 | 2150 | 1500 | 380 |
| PREČO60040 | 40 | 239 | 1100 | 1220 | 1370 | 1550 | 1740 | 1500 | 380 |
| PREČO60045 | 45 | 302 | 860 | 970 | 1080 | 1200 | 1350 | 1500 | 380 |
| PREČO 60050 | 50 | 373 | 700 | 780 | 880 | 1000 | 1100 | 1500 | 380 |
| PREČO60055 | 55 | 451 | 580 | 645 | 720 | 820 | 920 | 1500 | 380 |
| PREČO60060 | 60 | 537 | 480 | 540 | 610 | 680 | 770 | 1500 | 380 |
| PREČO60065 | 65 | 630 | 410 | 460 | 520 | 580 | 660 | 1500 | 380 |
| PREČO60070 | 70 | 731 | 350 | 400 | 450 | 500 | 570 | 1500 | 380 |
| PREČO60075 | 75 | 839 | 310 | 350 | 390 | 440 | 490 | 1500 | 380 |
| PREČO 60080 | 80 | 955 | 270 | 305 | 340 | 390 | 430 | 1500 | 380 |
| PREČO60085 | 85 | 1078 | 240 | 270 | 300 | 340 | 380 | 1500 | 380 |
| PREČO60090 | 90 | 1208 | 210 | 240 | 270 | 300 | 340 | 1500 | 380 |
| PREČO60095 | 95 | 1346 | 190 | 220 | 240 | 270 | 300 | 1500 | 380 |
| PREČO 60100 | 100 | 1492 | 170 | 200 | 220 | 250 | 280 | 1500 | 380 |
| PREČO60105 | 105 | 1644 | 160 | 180 | 200 | 220 | 250 | 1500 | 380 |
| PREČO60110 | 110 | 1805 | 140 | 160 | 185 | 200 | 230 | 1500 | 380 |
| D = Piest/Plunger pr. [mm] | PREČO60022~WHY60034: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=otáčky motora/motora | PREČO60036~WHY60060: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=otáčky kľukového hriadeľa | PREČO60060~WHY60110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Rýchlosť piestu: 0,73 m/s | Prevodná tabuľka: Výkon 1kW=1,34HP |
| Sila tyče: 155 kN | Pracovný tlak 1 bar = 14,5 psi = 0,1 MPa |
| Zdvih: 100 mm | Účinnosť konverzie vysokotlakového čerpadla PREČO môže byť až 92%~98% |
| Voľba N2: 450 |
Dynamické vysokotlakové tesnenie podporuje výhody dizajnu tesnenia typu Y, ďalej zlepšuje účinnosť a špeciálny keramický piest môže dosiahnuť maximálne 3000 barov.
