Domov > Katalógy > Vysokotlakové čerpadlo > WHY50000 vysokotlakové keramické piestové čerpadlo

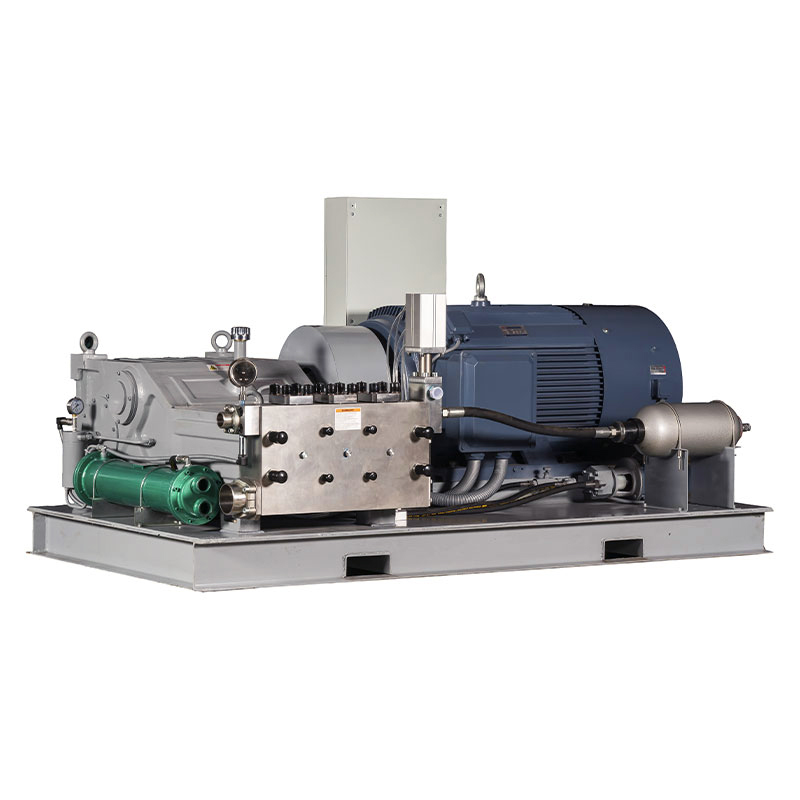

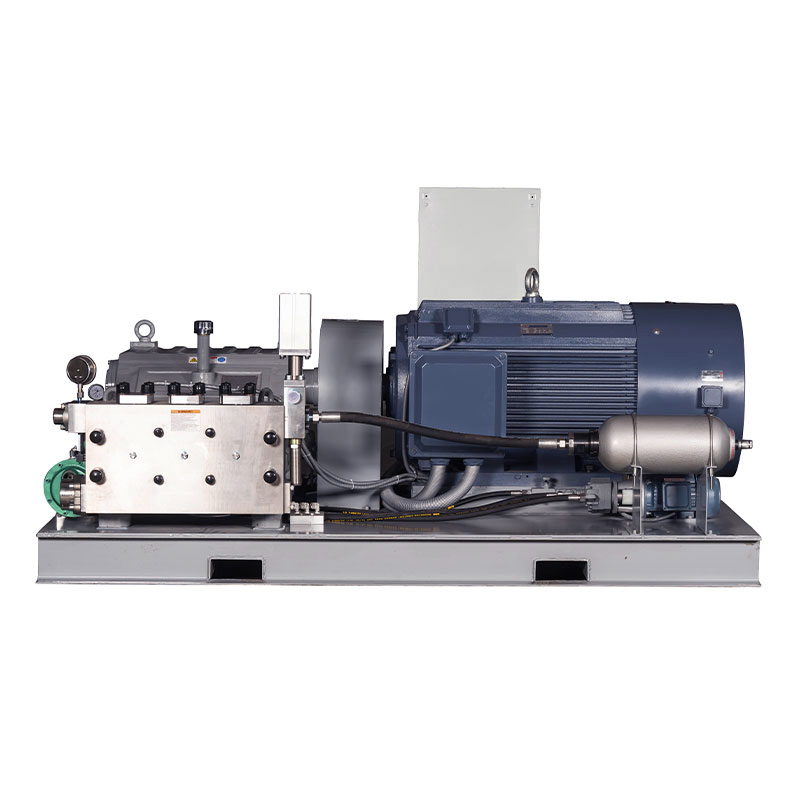

Vysokotlakové čerpadlá WHY50000 sú skonštruované tak, aby fungovali pri nepretržitej maximálnej prevádzke uvedenej vo výkonových parametroch. Stačí porovnať otáčky kľukového hriadeľa, priemerné otáčky piestu, priemer piestu a menovitý výkon.
Kvalita a spolahlivost
Hlava čerpadla z nehrdzavejúcej ocele je bez striedavého namáhania
Vysokotlakové tesnenie s predpätím pružiny predlžuje životnosť
Pevný pevný keramický piest na zabezpečenie vysokej pevnosti a stabilnej prevádzky
Integrovaný systém chladenia mazacieho oleja a piestu na zlepšenie životnosti.
Vstavaný dvojitý reduktor na zvýšenie účinnosti vyváženia prevodovky
Špeciálna konštrukcia magnetického filtra kľukovej skrine
Systém núteného mazania kľukovej skrine
Integrovaná konštrukcia nasávacieho ventilu kvapaliny guľového typu výrazne zlepšuje účinnosť mechaniky tekutín.
Dizajn výpočtovej mechaniky tekutín pre dynamické zaťaženie na zabezpečenie najvyššej spoľahlivosti pri maximálnej prevádzke.
Kľukový hriadeľ je vyrobený vysokopevnostným kovacím procesom a je špeciálne upravený
| PREČO 50 000-388 | |||||||||||
| Model | Piest | Prietok | Požadovaný výkon (kw) | D | otáčky za minútu | ||||||
| Priemer | 280 kW | 315 kW | 355 kW | 400 kW | 450 kW | 500 kW | 550 kW | n1 | n2 | ||
| (mm) | (I/min) | prevádzkový tlak (bar) | 1500 | 388 | |||||||
| PREČO50020 | 20 | 44 | 3350 | 1500 | 388 | ||||||
| PREČO50022 | 22 | 53 | 2770 | 3115 | 1500 | 388 | |||||
| PREČO50024 | 24 | 63 | 2330 | 2620 | 2950 | 1500 | 388 | ||||
| PREČO50026 | 26 | 74 | 1985 | 2230 | 2515 | 2835 | 1500 | 388 | |||
| PREČO50028 | 28 | 86 | 1710 | 1925 | 2170 | 2445 | 2750 | 3055 | 1500 | 388 | |
| PREČO50030 | 30 | 99 | 1490 | 1675 | 1890 | 2130 | 2395 | 2660 | 2925 | 1500 | 388 |
| PREČO50035 | 35 | 112 | 1310 | 1475 | 1660 | 1870 | 2105 | 2340 | 2570 | 1500 | 388 |
| PREČO50040 | 40 | 175 | 840 | 945 | 1060 | 1195 | 1345 | 1495 | 1645 | 1500 | 388 |
| PREČO50045 | 45 | 222 | 660 | 745 | 840 | 945 | 1065 | 1180 | 1300 | 1500 | 388 |
| PREČO 50050 | 50 | 274 | 535 | 605 | 680 | 765 | 860 | 960 | 1055 | 1500 | 388 |
| PREČO50055 | 55 | 332 | 445 | 500 | 560 | 635 | 710 | 790 | 870 | 1500 | 388 |
| PREČO50060 | 60 | 395 | 370 | 420 | 470 | 530 | 600 | 665 | 730 | 1500 | 388 |
| PREČO50065 | 65 | 463 | 315 | 355 | 400 | 455 | 510 | 565 | 625 | 1500 | 388 |
| PREČO50070 | 70 | 537 | 275 | 310 | 345 | 390 | 440 | 490 | 535 | 1500 | 388 |
| PREČO50075 | 75 | 617 | 240 | 270 | 300 | 340 | 385 | 425 | 470 | 1500 | 388 |
| PREČO50080 | 80 | 702 | 210 | 235 | 265 | 300 | 335 | 375 | 410 | 1500 | 388 |
| PREČO50085 | 85 | 792 | 185 | 210 | 235 | 265 | 300 | 330 | 365 | 1500 | 388 |
| PREČO 50090 | 90 | 888 | 165 | 185 | 210 | 235 | 265 | 295 | 325 | 1500 | 388 |
| PREČO50095 | 95 | 990 | 150 | 165 | 190 | 210 | 240 | 265 | 290 | 1500 | 388 |
| PREČO 50100 | 100 | 1096 | 135 | 150 | 170 | 190 | 215 | 240 | 265 | 1500 | 388 |
| PREČO50105 | 105 | 1209 | 120 | 135 | 155 | 175 | 195 | 215 | 240 | 1500 | 388 |
| PREČO50110 | 110 | 1327 | 110 | 125 | 140 | 160 | 180 | 200 | 220 | 1500 | 388 |
| D = Piest/Plunger pr. [mm] | PREČO50020~WHY50034: A type Fluid End, spring-loaded dynamic seal, SS fluid end |
| n1=otáčky motora/motora | WHY50036~WHY50060: Tekutý koniec typu B, tesnenie s pružinou, kvapalinový koniec zo zliatiny a SS |
| n2=otáčky kľukového hriadeľa | PREČO50060~WHY50110: C type Fluid End, spring loaded packing seal, alloy fluid end |
| Prevodná tabuľka: Výkon 1kW=1,34HP | Účinnosť konverzie vysokotlakového čerpadla PREČO môže byť až 90%~96% |
| Pracovný tlak 1 bar = 14,5 psi = 0,1 MPa | |
| Zdvih: 120 mm | |
| Voľba N2: 457 |
Dynamické vysokotlakové tesnenie podporuje výhody dizajnu tesnenia typu Y, ďalej zlepšuje účinnosť a špeciálny keramický piest môže dosiahnuť maximálne 3000 barov.
