Domov > Katalógy > Vysokotlakové čerpadlo > WHY45000 vysokotlakové čerpadlo na umývanie vody
Vysokotlakové čerpadlá WHY45000 sú skonštruované tak, aby fungovali pri nepretržitej maximálnej prevádzke uvedenej vo výkonových parametroch. Stačí porovnať otáčky kľukového hriadeľa, priemerné otáčky piestu, priemer piestu a menovitý výkon.
Štandardná veľkosť vstupného spoja: M64x2
Štandardná veľkosť výstupného spoja: M36x2
Vysokotlakové čerpadlo
Hmotnosť: cca 1500 kg

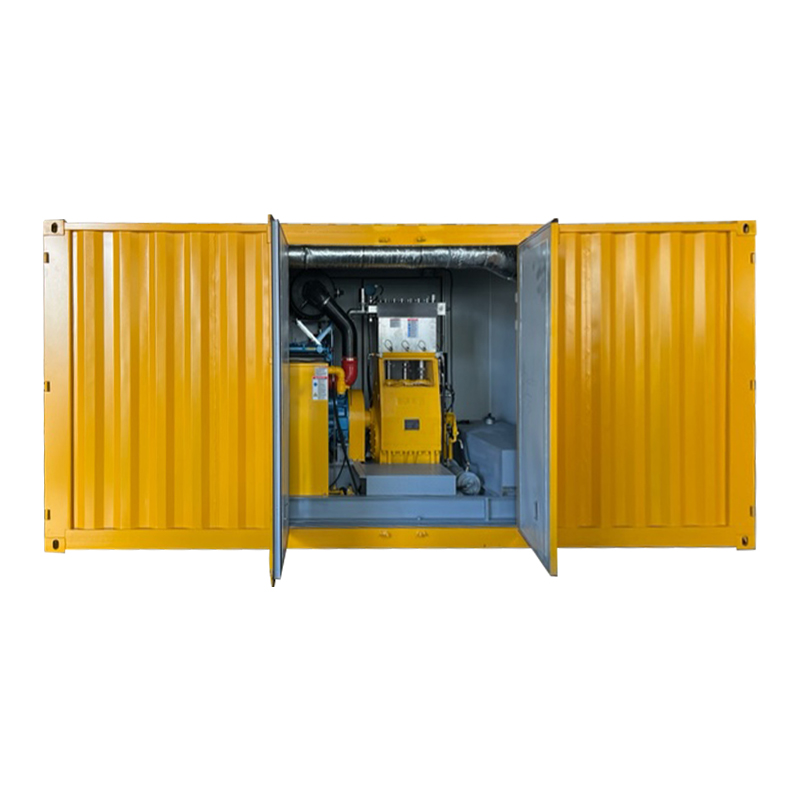

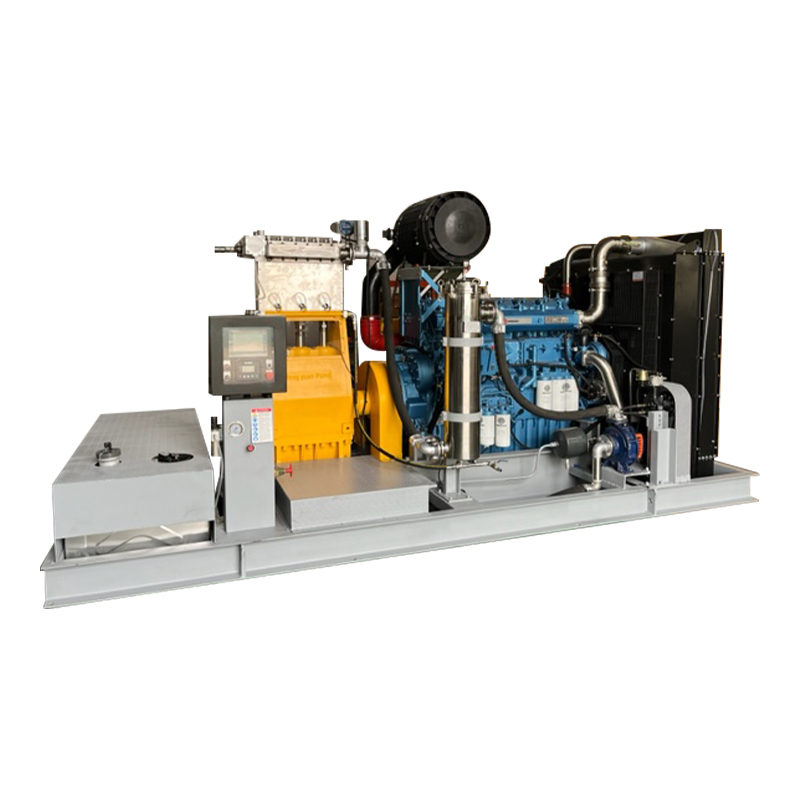

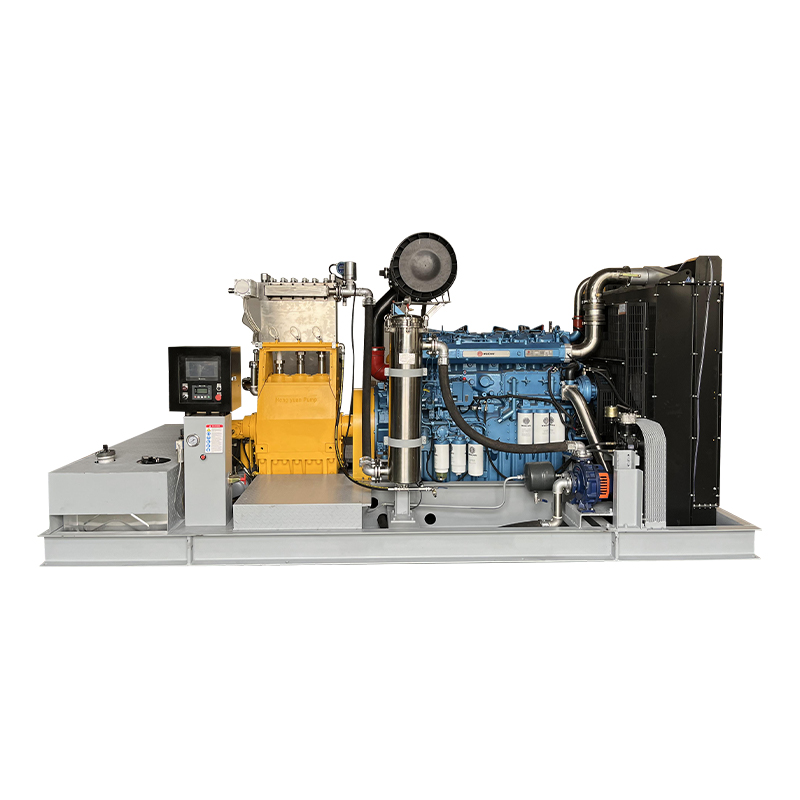

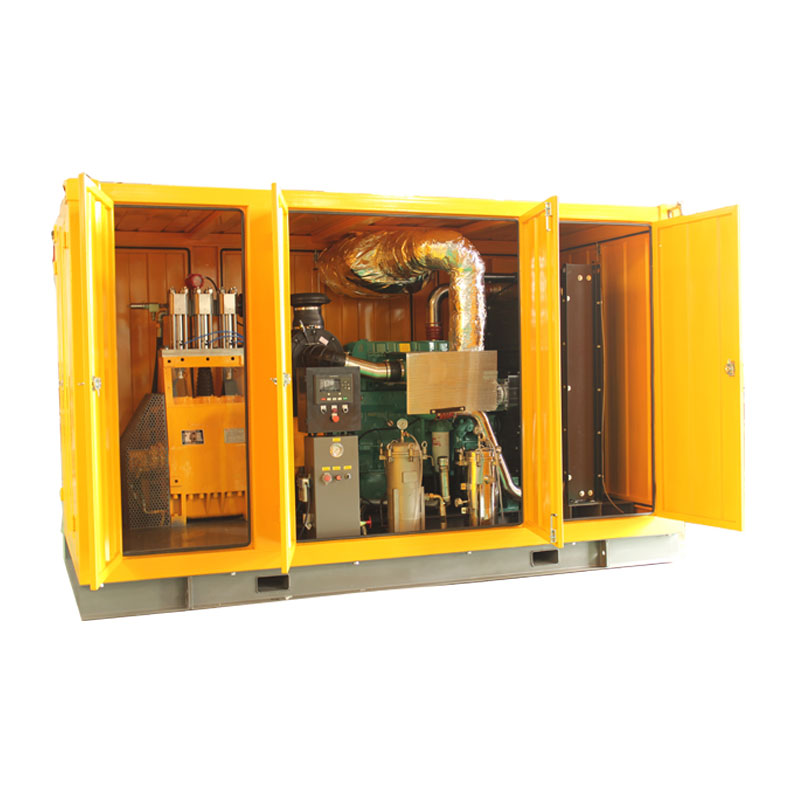

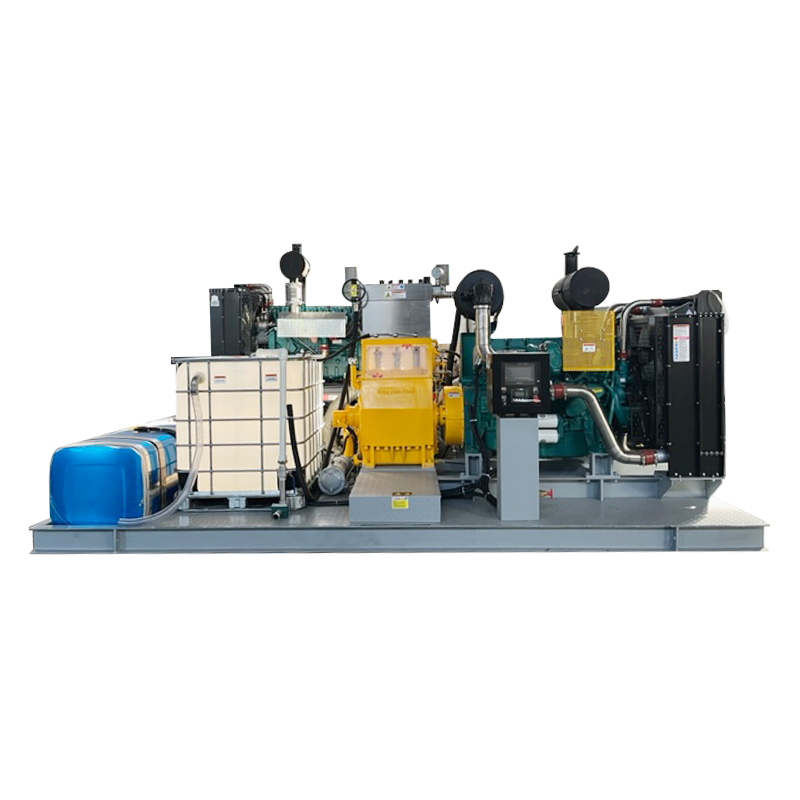

Stacionárna jednotka s dieselovým motorom
Dĺžka: 4500 mm
Šírka: 2000 mm
Výška: 2400 mm
Hmotnosť: 7500 kg
Vlastnosti
Výkon do 450 kW
Vertikálne 3 valcové prevedenie
Široká škála doplnkových doplnkov
Kvalita a spolahlivost
Hlava čerpadla z nehrdzavejúcej ocele je bez striedavého namáhania
Vysokotlakové tesnenie predpäté pružinou predlžuje životnosť
Pevný keramický piest na zabezpečenie vysokej pevnosti a stabilnej prevádzky
Integrovaný systém chladenia mazacieho oleja a piestu na zlepšenie životnosti.
Vstavaný dvojitý reduktor na zvýšenie účinnosti vyváženia prevodovky
Špeciálna konštrukcia magnetického filtra kľukovej skrine
Systém núteného mazania kľukovej skrine
Integrovaná konštrukcia nasávacieho ventilu kvapaliny guľového typu výrazne zlepšuje účinnosť mechaniky tekutín.
Dizajn výpočtovej mechaniky tekutín pre dynamické zaťaženie na zabezpečenie najvyššej spoľahlivosti pri maximálnych pracovných podmienkach.
Kľukový hriadeľ je vyrobený vysokopevnostným kovacím procesom a je špeciálne upravený
| PREČO séria 45000 | Sila tyče | 140 KN | |||||||
| Mŕtvica | 120 mm | ||||||||
| Model | Piest | Prietok | Požadovaný výkon (kw) | D | otáčky za minútu | ||||
| Priemer | 280 kW | 315 kW | 355 kW | 400 kW | 450 kW | n1 | n2 | ||
| (mm) | (l/min) | prevádzkový tlak (bar) | |||||||
| PREČO45022 | 22 | 62 | 2300 | 2600 | 2900 | 3300 | 3500 | ||
| PREČO45024 | 24 | 74 | 1900 | 2200 | 2400 | 2800 | 3100 | 1500 | 456 |
| PREČO45026 | 26 | 87 | 1600 | 1800 | 2100 | 2350 | 2600 | 1500 | 456 |
| PREČO45028 | 28 | 101 | 1400 | 1600 | 1800 | 2050 | 2300 | 1500 | 456 |
| PREČO45030 | 30 | 116 | 1250 | 1400 | 1600 | 1800 | 2000 | 1500 | 456 |
| PREČO45032 | 32 | 132 | 1100 | 1200 | 1400 | 1550 | 1700 | 1500 | 456 |
| PREČO45034 | 34 | 149 | 100 | 1100 | 1200 | 1400 | 1500 | 1500 | 456 |
| PREČO45036 | 36 | 167 | 870 | 980 | 1100 | 1250 | 1400 | 1500 | 456 |
| PREČO45040 | 40 | 206 | 700 | 800 | 900 | 1000 | 1100 | 1500 | 456 |
| PREČO45045 | 45 | 261 | 550 | 620 | 700 | 800 | 900 | 1500 | 456 |
| PREČO 45050 | 50 | 322 | 450 | 500 | 570 | 650 | 700 | 1500 | 456 |
| PREČO45055 | 55 | 390 | 370 | 420 | 470 | 530 | 600 | 1500 | 456 |
| PREČO 45060 | 60 | 464 | 310 | 350 | 400 | 450 | 500 | 1500 | 456 |
| PREČO45065 | 65 | 544 | 260 | 300 | 330 | 380 | 43 | 1500 | 456 |
| PREČO 45070 | 70 | 630 | 230 | 250 | 290 | 330 | 370 | 1500 | 456 |
| PREČO45075 | 75 | 725 | 200 | 220 | 250 | 280 | 320 | 1500 | 456 |
| PREČO 45080 | 80 | 825 | 170 | 200 | 220 | 250 | 280 | 1500 | 456 |
| PREČO45085 | 85 | 930 | 150 | 170 | 220 | 220 | 250 | 1500 | 456 |
| PREČO 45090 | 90 | 1040 | 130 | 150 | 170 | 200 | 220 | 1500 | 456 |
| PREČO45095 | 95 | 1160 | 120 | 140 | 160 | 180 | 200 | 1500 | 456 |
| PREČO 45100 | 100 | 1290 | 110 | 120 | 140 | 160 | 180 | 1500 | 456 |
| PREČO45105 | 105 | 1420 | 100 | 110 | 130 | 150 | 160 | 1500 | 456 |
| PREČO45110 | 110 | 1560 | 90 | 100 | 120 | 130 | 150 | 1500 | 456 |
| D = Piest/Plunger pr. [mm] | PREČO45024~WHY45032: A-type Fluid End, spring preload dynamic seal, SS fluid end |
| n1=otáčky motora/motora | PREČO45030~WHY45055: B type Fluid End, spring preload packing seal, alloy steel & SS fluid end |
| n2=otáčky kľukového hriadeľa | PREČO 45060~WHY45110: C-type Fluid End, spring preload packing seal, alloy steel fluid end |
| N2 Rýchlosť piestu: 0,73 m/s | Prevodná tabuľka: Výkon 1kW=1,34HP |
| Sila tyče:140KN | Pracovný tlak 1 bar = 14,5 psi = 0,1 MPa |
| Mŕtvica：120mm | Účinnosť konverzie vysokotlakového čerpadla PREČO môže byť až 92%~98% |
| Voľba N2: 366 $ $ |
